Transmissão de energia tubular de aço Polo

Processo tubular de aço de Polo da transmissão de Electric Power com soldadura da emboscada

Descrição do produto

Os produtos acima são 220KV Polo de aço tubular para linhas de transmissão, 230kv polo elétrico, stardand do EN.
Para projetar POR FAVOR de acordo com o software, nós exigiremos os seguintes parâmetros de projeto:

1. A velocidade do vento operacional da região onde o polo será usado
2. A carga da antena e a altura do polo
3. A altura total do polo própria

Especificações de produto

3.2. Tolerâncias

• Diâmetros externos médios, medidos a nível comum do deslizamento: ± 1% com mínimo de ±2 milímetro
• Ovalização: a porcentagem dimensional notou para duas medidas tomadas entre dois diâmetros perpendiculares a nível comum do deslizamento: menos de 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
• Comprimento de elementos do polo: - 25 milímetros/+75 milímetros
• Retidão dos membros: menos de 0.2% do comprimento do membro de 1 medidor (2 milímetros pelo medidor)
• Torção: menos de 1,5 graus por 3 medidores de comprimento do membro
• Lugar dos furos: ± 1% nos comprimentos indicados em nossos desenhos da aprovação

3,3 galvanização

Depois que a fabricação foi terminada inteiramente, Polos de aço serão mergulho quente galvanizaram. O mergulho dobro não será permitido.

Todos os materiais, exceto os parafusos, os parafusos, porcas, serão galvanizados de acordo com ISO 1461 do EN do N-F.

Todos os membros ocos serão galvanizados tanto dentro como fora das superfícies. As porcas retapped após a galvanização e serão protegidas então apropriadamente da oxidação pela graxa.

4. Descrição:

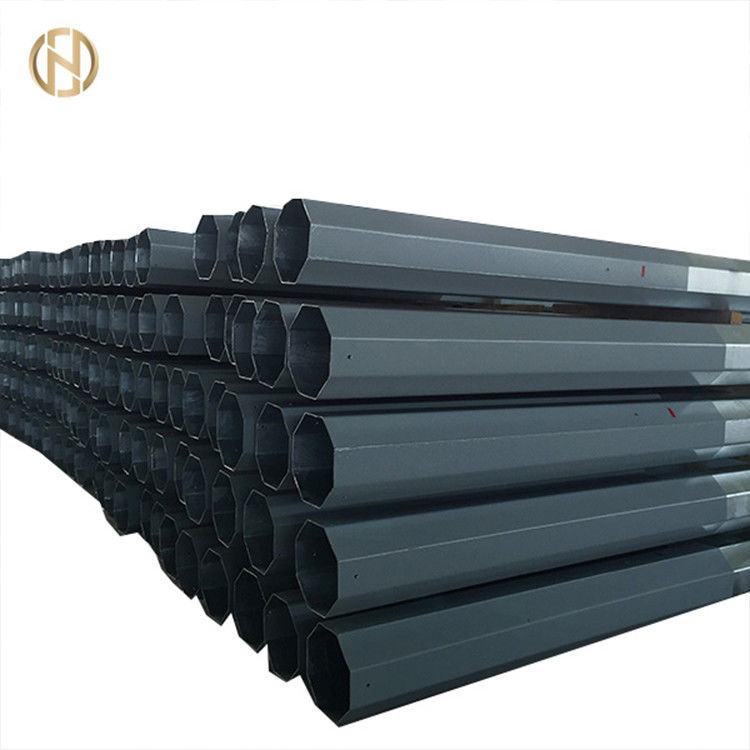

POLOS DE AÇO galvanizados, afilados uniformemente, 12 tomaram partido seção transversal poligonal regular. O comprimento máximo de uma seção será 12 medidores.

Cada cara será lisa, sem os reforçadores exceto em pontos de carga.

Polos de aço são projetados encurtando conexões deslizamento-cabidas.

Polos são projetados com um número mínimo das junções (um ou dois comum pelo polo). A junção de Polo será de encurtar o tipo, soldando ou aparafusando não será empregado.

O comprimento comum do deslizamento não será menos de 1,5 vezes o diâmetro interno principal do elemento superior.

Um tampão metálico removível do polo será cabido sobre polos.

Os crossarms unidos a mesmo nível em lados opostos do polo serão simétricos sobre a linha central do polo e serão tal esse cada crossarm podem ser instalados independentemente.

Os crossarms serão conectados ao polo pelo meio de vangs, dos parafusos e de porcas diretos. os Cruz-braços serão retos e terão uns 6 uniformemente afilados (oito) tomaram partido seção transversal poligonal regular

Todos os polos serão fornecidos com o um ponto de enterramento em uma posição aproximadamente 50 cm acima do rés do chão.

Empacotamento & envio

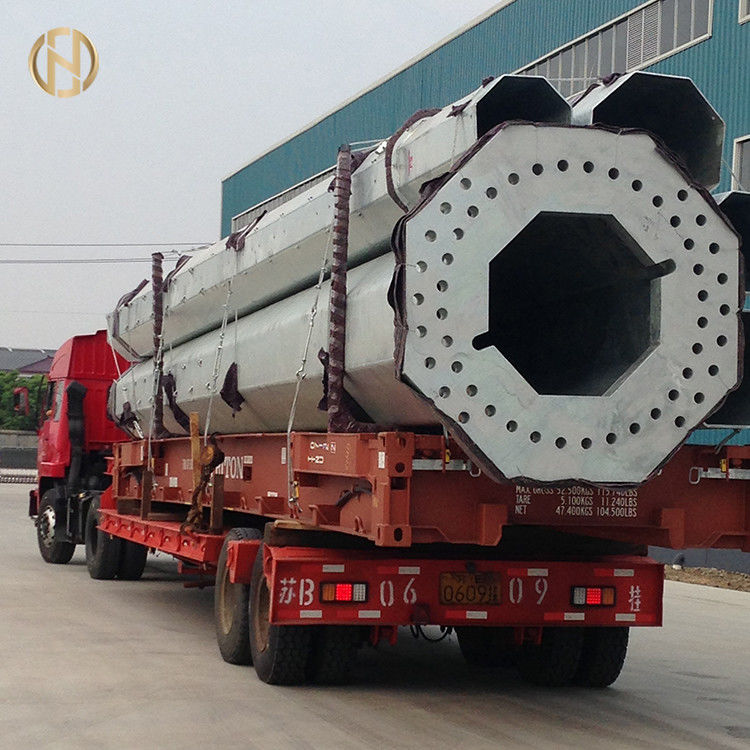

Nós cobrimos o superior e as partes do fundo do polo com uma esteira ou uma palha empacotam a fim protegê-la de dano à superfície galvanizada que pode ocorrer durante o transporte. Empacotar pode igualmente ser feito de acordo com as exigências dos clientes.

Processo de produção

A verificação do → dos materiais que corta a verificação de solda vertical moldando ou de dobra do → do → do → do → das dimensões flangeia → Deburring de solda do processo de Calibration→ do → da perfuração do furo do → que galvanizam, revestimento do pó ou → de pintura da nova aferição do → que rosqueiam o empacotamento do →
