Polo bonde tubular de aço exterior personalizado vida útil longa da altura
-
Destacar
polo estampado tubular de aço
,polo de aço octogonal
-
Materialrolo de aço carbono quente
-
Altura16m
-
Espessura5mm - 22mm
-
FormaTubular, 12 lados
-
SoldagemAWS D 1
-
Tratamento da superfícieHDG
-
CorCinza
-
Lugar de origemCHINA
-
MarcaFUTAO
-
CertificaçãoISO9001:2008
-
Quantidade de ordem mínima6 partes
-
Preço$101 - $613
-
Detalhes da embalagem40HC ou envoltório de OT pela esteira ou pela esteira da palha
-
Tempo de entrega3weeks w
-
Termos de pagamentoL/C, T/T
-
Habilidade da fonte102 partes cada dia
Polo bonde tubular de aço exterior personalizado vida útil longa da altura
Poste tubular de aço externo de altura personalizada, poste elétrico, poste elétrico
Descrição do produto
Os produtos acima são postes de aço feitos especificamente para poste tubular de aço externo de altura personalizada, poste elétrico, poste elétrico
- Os produtos são projetados e fabricados de acordo com os padrões estruturais ANSI/TIA-222-G
- Somente nossa empresa pode cumprir esses padrões globais de fabricação, o que nos dá uma vantagem sobre nossos concorrentes
- Os produtos são galvanizados por imersão a quente de acordo com os padrões ISO 1461/ASTM A123
- Material do eixo do pólo: ASTM GR65,GR50,Q460 A572,S355,Q345/Q235,etc
- Código do material: GB/T1591-2008,GB/T700-2006
- Possuímos a certificação ISO 9001:2015 e estamos comprometidos em oferecer aos nossos clientes os melhores produtos e serviços
- Fornecemos assistência adicional, se necessário, incluindo supervisão e componentes suplementares
- Acomodamos vários projetos de acordo com as especificações de nossos clientes
Para projetar de acordo com o software PLS, precisaremos dos seguintes parâmetros de projeto:
- A velocidade operacional do vento da região onde o poste será utilizado
- A carga da antena e a altura do poste
- A altura total do próprio poste
especificações do produto
|
Nome do Produto |
Poste tubular de aço externo de altura personalizada, poste elétrico, poste elétrico |
|---|---|
|
Usos adequados |
Distribuição de poder |
|
Forma |
Tubular, poligonal ou cônico |
|
Material
|
Q345B/ A572, limite de elasticidade mínimo >= 345n/mm2 Q235B/A36, limite de elasticidade mínimo >= 235n/mm2 Outros materiais podem ser usados conforme solicitação (Q460, ASTM573 GR65, GR50, SS400, SS490, a ST52) |
|
Tolerância de Dimensões |
+- 1% |
|
Poder |
11kv, 13kv, 15kv, 33kv |
|
Factor de segurança |
Fator de segurança para fio: 5 Fator de segurança para fio: 5 |
|
Carga de Projeto em Kg |
200- 1111 Kg aplicados a 30cm do topo dos postes |
|
Gravação |
Placa de identificação através de rebite ou cola, gravação, relevo conforme a exigência dos clientes |
|
Tratamento da superfície |
Galvanização por imersão a quente de acordo com as normas ASTM A123/revestimento em pó |
|
Junta de Pólos |
Modo de inserção, modo de flange interno, modo de junta face a face |
|
Projeto de postes |
Contra terremoto de grau 8 |
|
Resistência ao Vento |
160km/h ou 30m/s |
|
Força de rendimento mínima |
45 m² |
|
Resistência à tração mínima a máxima |
490 mpa - 620 mpa |
|
Padrão |
ISO 9001 |
|
Comprimento por seção |
Dentro de 14m uma vez formado sem junta deslizante |
|
Soldagem |
O processo de soldagem dupla interna e externa produz uma superfície sem costura Padrão de soldagem: AWS (American Welding Society) D 1.1 |
|
Espessura |
3mm - 6mm |
Embalagem e envio
| Seção Superior | Diâmetro superior (mm) | Avenida = 191 (190/192/191/192) | Média>=190 | ||||||
| Diâmetro inferior (mm) | Av.>=299 | ||||||||
| Seção do meio | Diâmetro superior (mm) | Média>=280 | PASSADO | ||||||
| Diâmetro inferior (mm) | Média>=390 | ||||||||
| seção inferior | Diâmetro superior (mm) | Av.>=367 | PASSADO | ||||||
| Diâmetro inferior (mm) | Média = 480 (478, 482, 478, 480) | Av>=478 | |||||||
| Espessura da parede Galv (mm): | Estágio 1/3 | 4.14 | >=4 | >=4mm | |||||
| Fase 2/3 | 4.12 | ||||||||
| Fase 3/3 | 4.15 | ||||||||
| Comprimento de cada seção (mm): | Estágio 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| Comprimento total do poste (mm) | 18010 | 18000 | 17850-18150 | ||||||
| Peso das Varas (kg) | 677kg | 643-711kg | |||||||
| Número de Longitudinais cada seção 1/2/3 | <=2 | <=2 | |||||||
| Espessura galvanizada (um ): | Estágio 1/3 | 123/103/92.5/90 | BS729 | Ave>=70Um | |||||
| Fase 2/3 | 96,5/88,7/96,7/97,3 | ||||||||
| Fase 3/3 | 99,4/103/100/104 | ||||||||
| Teste de Material | YS(Mpa) | 648 | >=480 | >=480 | |||||
| TS (MPa) | 706 | >=550 | >=550 | ||||||
| EL (%) | 23% | >=15% | >=15% | ||||||

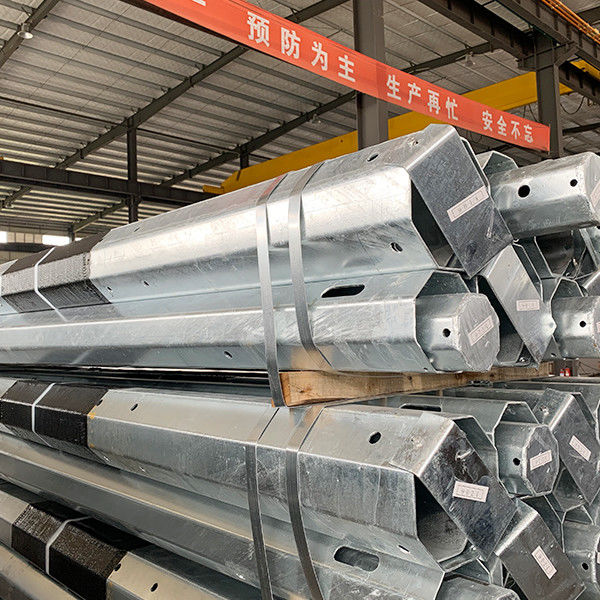

Cobrimos as partes superior e inferior do poste com uma esteira ou fardo de palha para protegê-lo de danos à superfície galvanizada que possam ocorrer durante o transporte.A embalagem também pode ser feita de acordo com os requisitos dos clientes.
3.1.Soldagem
O fabricante será responsável por determinar e desenvolver técnicas adequadas a serem usadas nas operações de soldagem.
Toda soldagem deve ser realizada por soldadores, operadores de soldagem e tachadores qualificados para o tipo de soldagem a ser executada.As qualificações devem estar de acordo com EN1090 ou AWS D1.1.
Todas as soldagens devem ser executadas de acordo com EN1090 EXC2 e EN1090 EXC3 do eixo ao flange da base, incluindo a qualificação do procedimento.
A soldagem deve ser feita pelos processos de arco metálico blindado, núcleo de fluxo protegido a gás, arco metálico blindado a gás ou arco submerso.
3.1.1.Soldas longitudinais
As soldas longitudinais terão sessenta por cento (60%) de penetração mínima, exceto na área da junta deslizante da seção fêmea, onde a penetração deve ser de 100%.
3.1.2.Eixo para soldas da placa de base (se relevante)
As soldas do eixo à placa do flange devem ser soldas de penetração de cem por cento (100%) para a placa de base se a espessura do eixo for igual ou superior a 6 mm.
Se a espessura do eixo for inferior a 6 mm, as soldas do eixo à placa de base serão soldas de filete
Processo de Produção
Verificação de materiais → Corte → Moldagem ou dobra → Soldagem vertical → Verificação de dimensões → Soldagem de flange → Furação → Calibração→ Processo de rebarbação → Galvanização, revestimento em pó ou pintura → Recalibração → Rosqueamento → Embalagem
Perguntas frequentes
Nosso serviço
1. Responderemos a todas as suas perguntas em 24 horas úteis.
2. Funcionários experientes responderão a todas as suas perguntas em inglês fluente.
3. Projetos personalizados estão disponíveis.UEM & UBM são bem-vindos.
4. Soluções exclusivas e únicas podem ser fornecidas aos nossos clientes por nossos engenheiros e funcionários bem treinados e profissionais.
Bem-vindo à nossa fábrica!
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
