Poder de serviço público de alta tensão polo de 33KV 11M Steel Utility Pole 990daN

Linha poder de serviço público polo da alta tensão do polo 990daN de 33KV 11M Steel Utility dos polos

1,0 ESPAÇO

Estas especificações cobrem o projeto, engenharia, fabricação, conjunto, testando nos trabalhos do fabricante antes da expedição dos polos de aço, dos conjuntos transversais do braço, dos grupos do indivíduo, das placas do perigo, do ponto do SOLDADO grupos do enterramento para a única linha do polo 33kV, suspensão e encaixes da tensão apropriados para o condutor de AAC para o uso em 3 fases, 50 hertz, linhas de despesas gerais 33kV solidamente enterradas.

• O projeto e a obra serão de acordo com as melhores práticas de planejamento assegurar o desempenho satisfatório ao longo da vida útil.
• Todo o material e equipamento indicados não especificamente nesta especificação mas que são necessária para o funcionamento satisfatório do equipamento serão julgados para ser incluídos a menos que excluído especificamente e fornecidos sem nenhum custo extra. Os componentes que têm a avaliação idêntica serão permutáveis. O licitante tem que fornecer as facilidades de teste disponíveis nos trabalhos do fabricante.

2,0 PADRÕES

Os polos de aço, os conjuntos transversais do braço, os conjuntos transversais da cinta e braços do protetor do polo, grupos do indivíduo, enterrando os grupos etc. conformar-se-ão aos padrões relevantes do IEC e todos os outros standard internacionais neutramente aceitáveis do equivalente (segundo a alteração prevista acima de até agora) mencionados abaixo serão aplicáveis aos materiais e aos processos usados na fabricação dos estes equipamento:

Sempre que há uma diferença nos padrões os critérios os mais estritos aplicar-se-ão.

3,0 MATERIAIS, DETALHES ESTRUTURAIS E OBRA

• Os materiais usados na fabricação de todo o equipamento serão qualidade nova e melhor e classe as mais apropriadas para o desempenho sob as circunstâncias especificadas.
• O aço usou-se para a fabricação de vário equipamento será em conformidade com as exigências gerais em relação à fonte dos materiais colocados feitos em standard internacionais relevantes.
• O material analisou de acordo com o 13520:2015 do ISO ou o outro standard internacional relevante não mostrará o enxofre e índices fosforosos mais de 0,060% de cada.
• O equipamento estará bem-terminado, limpo e livre dos defeitos de superfície prejudiciais. As extremidades dos polos, das seções de aço etc. do ângulo serão quadradas cortado e serão retas.
• Os parafusos, as porcas & as arruelas do bloco e a costa de fio do indivíduo & o fio de protetor transversal do braço serão mergulho quente galvanizado conforme o 1461:2009 do ISO (en) ou outros standard internacionais relevantes. A qualidade do zinco será pelo menos categoria do Zn 98 especificou no 752:2004 do ISO. O revestimento de zinco será aderente, liso, razoavelmente brilhante, contínuo e livre de tal imperfeições e fluxo, cinza e escória, inclusões, floco e ponto preto, espinhas, lumpiness e corridas.
• Os polos de aço serão mergulho quente galvanizaram com mínimo uma espessura de 125 mícrons do revestimento de zinco e as placas de base de aço com uma espessura mínima de 125 mícrons do revestimento de zinco geralmente conforme ASTM A123 e testado conforme standard internacionais relevantes.
• Os artigos suportarão 4 mergulhos mínimos de uma duração minuto. A uniformidade do revestimento galvanizado será determinada pelo teste do preece como prescrito em ASTM A123.
• Os encaixes da suspensão e da tensão serão feitos da liga de alumínio e todas as porcas - e - os parafusos serão feitas do mergulho quente galvanizaram de aço com espessura mínima de um revestimento de zinco de 85 mícrons conforme standard internacionais relevantes da peça XIII ou outro do 10684:2004 do ISO (en).

4,0 AS EXIGÊNCIAS TÉCNICAS ESPECÍFICAS DE VÁRIOS EQUIPAMENTOS

4,1 Polos de aço

O comprador pode em sua discreção fornecer o projeto e os dados da fabricação de uns ou vários tipos de polos necessários para a fabricação e o teste dos polos pelo fornecedor ou alternativamente pode pedir que o licitante dê certo os projetos os melhores dos polos e nesse caso para submeter cálculos do projeto detalhado em ‘prime o formato’ para a verificação e a revisão pelo empregador.

O projeto de Polos será dado certo e verificado preferivelmente conforme o manual 72 de ASCE/SEI - outros 48 - 05 ou standard internacionais relevantes. Polos serão pré-perfurados e completo fornecido com o tampão e a placa de base superiores do polo.

4.1.1 exigência estrutural específica

4.1.1.1 Polos será projetado suportar a combinação possível a mais má de carga simultânea de

• Cargas laterais que consistem em forças do vento nos condutores que correspondem para enrolar períodos, força do vento em isoladores, força do vento no polo e a tensão máxima do condutor.
• Cargas verticais que consistem no auto-peso do polo, nos pesos dos condutores, nos isoladores, no cruz-braço, no equipamento adicional, no lineman e na força compressiva devido à reação das estadas onde aplicáveis.

Os polos de aço de 4.1.1.2 para a alta tensão (33 quilovolts), alta tensão/LV misturaram serão dados certo para os seguintes tipos e aplicações:

• O contratante submeterá o projeto detalhado & a tiragem do polo para cada um acima disse que linha de transmissão 33kV para a aprovação da dimensão da exibição do desenho do cliente e da amostra & configuração estão encerrados.
• Polos satisfarão o comprimento e as exigências de carregamento superiores dimensionais do polo conforme os parâmetros de projeto alistados nesta especificação. As dimensões através dos planos para superior e inferior para todos os polos são alistadas nestes especificação/desenhos como um projeto preferido para utilizar uma dimensão para cada tipo de comprimento do polo tanto que os critérios do projeto & da carga de trabalho são encontrados.

Carga de funcionamento de 4.1.1.5

A carga de funcionamento de um polo especificada nisto e definida como a carga que quando se aplicou em 250 milímetros abaixo da parte superior induzirá o esforço permissível máximo no polo, será marcada em cada polo.

• Os polos padrão serão apropriados para as aplicações especificadas baseadas nos parâmetros de projeto dados na tabela 2, 3 & 4.
• Um furo direto do diâmetro de 14 milímetros será fornecido em cada polo em uma altura de 300 milímetros acima da profundidade de plantação enterrando. O lugar do furo em uma altura de 300 milímetros será obtém aprovado do empregador antes de fabricar dos polos.

Placas de base de 4.1.1.8

Todos os polos serão colocados durante a ereção em M-20, a almofada do PCC da espessura do mínimo 75 milímetros e dimensões totais aproximadamente 150 milímetros mais do que fora da dimensão inferior do polo.

Alternativamente; os polos serão fornecidos com a placa de base de aço quadrada separada fabricada do aço conforme padrões relevantes. A espessura mínima das placas de base não será menos de 6 milímetros. Os cálculos do projeto de espessura das placas de base de aço serão submetidos para a verificação e a revisão pelo empregador.

4.1.1.9 Guying

Polos para os lugar pequenos do ângulo (0 - 30°) serão autossuficientes. Contudo; os polos para o ângulo maior e lugar terminais em áreas un-habitadas podem ser fornecidos com os indivíduos da âncora colocaram o sentido do bissector do ângulo em lugar do ângulo ou do comprimento sábio nos lugar terminais. Em áreas habitadas não são permitidos aos indivíduos; mas os suportes ou dois polos fixaram-se mecanicamente junto podem ser distribuídos.

Fabricações e revestimento de 4.1.1.10

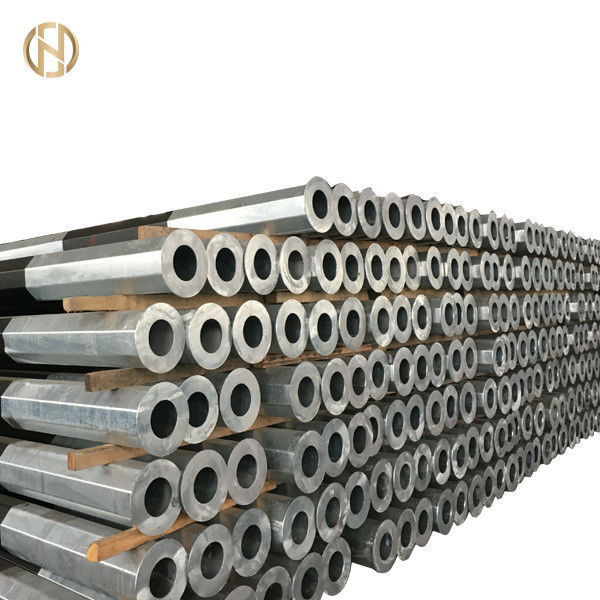

• Polos serão fabricados pela dobra fria das chapas de aço do tamanho e do comprimento apropriados dentro à forma octogonal e à única junção continuamente soldada. A soldadura será feita em uma atmosfera inerte preferivelmente sob um revestimento do nitrogênio.

ii. Toda a solda, o corte, fazer à máquina, e fabricação serão feitos antes da galvanização.

• Os Polos serão retos, lisos, octogonais e cônicos e serão bem - terminado, limpo, e livre dos burs, dos recortes e de outros defeitos de superfície.
• Os furos e os arranjos do enterramento serão fornecidos conforme desenhos da estrutura. Todos os furos e parte superior do polo serão obstruídos com tomadas plásticas/firmemente tampão plástico apropriado para evitar a entrada da água na cavidade do polo.
• Dois M-12 que enterram parafusos prisioneiros colocaram diametralmente - oposto e soldado em nível com a superfície interna do polo; termine com a porca do SOLDADO M-12, parafuso, planície e o grupo da arruela de pressão, será fornecido cada em 2700 milímetros abaixo da parte superior do polo e do nível subterrâneo de 500 milímetros na linha polos da alta tensão e em 400 milímetros abaixo da parte superior do polo e do nível subterrâneo de 500 milímetros para a linha polos do LV.

vi. O rés do chão será identificado por meio de uma tira larga da pintura de 12 milímetros toda ao redor na cor preta.

• Um polo do protótipo conforme projeto aprovado será fabricado e testado em um banco de ensaio aprovado autorizado conforme o IEC: 60652 ou podem mutuamente ser concordados até a quebra da carga na presença dos inspetores do cliente antes da continuação com a fabricação maciça dos polos.

Parâmetros de projeto de 4.1.1.11 e fator de segurança

Tolerâncias

i. comprimento

A tolerância no comprimento será como segue:

O polo terminado não será fora da retidão por mais de 1/600 de seu comprimento.

O rolamento e a tolerância do corte para produtos de aço laminados a alta temperatura serão de acordo com standard internacionais relevantes.
