Transmissão de aço galvanizada octogonal Polo de polo de poder 70FT 75FT 90FT

Transmissão de aço galvanizada octogonal Polo de polo de poder 70FT 75FT 90FT



Descrição do produto

---

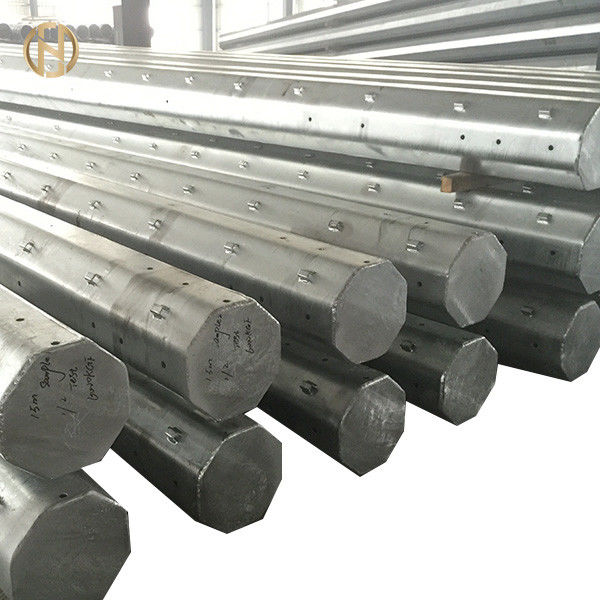

Os produtos acima são linha poder polo de aço galvanizado octogonal de 70FT 75FT 90FT Transimission

• Os produtos são projetados e fabricados de acordo com padrões estruturais
• Somente nossa empresa pode cumprir a estes padrões de fabricação globais que nos dá uma borda sobre nossos concorrentes
• Os produtos são mergulho quente galvanizado de acordo com padrões do ISO 1461/ASTM A123
• Material do eixo de Polo: ASTM GR65, GR50,

Para projetar POR FAVOR de acordo com o software, nós exigiremos os seguintes parâmetros de projeto:

---

1. A velocidade do vento operacional da região onde o polo será usado
2. A carga da antena e a altura do polo
3. A altura total do polo própria

Especificações de produto

70FT 75FT 90FT galvanizou o polo de aço para o mercado NEA de Filipinas, Meralco, 69kv

A especificação provê os seguintes padrões



ASCE/SEI 48:	Projeto das estruturas de aço do polo da transmissão
ISO 1461 DO EN DAS BS:	O mergulho quente galvanizou revestimentos fabrica sobre o ferro de d e os artigos de aço. Métodos da especificação e do teste.
ASTM A123:	Especificação padrão para o revestimento do zinco (quente galvanizado) em produtos siderúrgicos
ASTM A 153/A153M:	Especificação padrão para revestimentos do zinco (quente galvanizado) no ferro e no hardware de aço



O projeto



Tipo	Linha poder polo de aço galvanizado octogonal de 70FT 75FT 90FT Transimission
Usos apropriados	Distribuição de poder
Forma (seção transversal)	Tubular, octogonal, 12side
Categoria do poder	66kv, 69kv
Não da seção	Seção uns/dois/três
Comprimento (m)	70FT 75FT 90FT
Fundação	Enterro direto 1/6 do comprimento
Carga de funcionamento	1250kgf
Quebrando a carga	1500kgf
Fator de segurança	fator 1,25 de segurança
Material	ASTM 572 GR50 ou igual, ASTM 572 GR65 ou igual.
Força de rendimento mínimo	450mpa
Elástico final mínimo	550mpa
Max Ultimate Tensile Strength
EL %	>=16%
Diâmetro superior (milímetros)	300
Diâmetro inferior (milímetros)	850
Min Thickness (milímetros)	>=6mm,
Tolerância das dimensões	+ - 1%
Gravura	Placa de nome através do rebite ou da colagem, gravura, embossment conforme as exigências de clientes
Tratamento de superfície	Galvanização do mergulho quente de acordo com padrões de ASTM A123
Junção de Polos	Introduza o modo, modo interno da flange, modo cara a cara comum.
Condições de carga
Linha máxima desvio	0-2 grau
Velocidade do vento do projeto (vento extremo)	72M/S, 270KMH
Fator de forma circular
Deflexão máxima (vento extremo)	10% do comprimento total do polo
Soldadura	O processo de solda dobro interno e externo produz uma superfície sem emenda Padrão de solda: AWS (sociedade de solda americana) D 1,1



Empacotamento & envio

---



Nós cobrimos o superior e as partes do fundo do polo com uma esteira ou uma palha empacotam a fim protegê-la de dano à superfície galvanizada que pode ocorrer durante o transporte. Empacotar pode igualmente ser feito de acordo com as exigências dos clientes.



Teste de carga

• Os testes de desempenho dos polos serão carregados pelo fornecedor.
• EDCL exige que os seguintes testes de desempenho devem ser conduzidos na presença de um representante de EDCL antes da primeira entrega.

Exames dos polos (monitoração visual e dimensional)

• Características dimensionais: a altura, dimensões na extremidade superior e a base, retidão do polo.
• Inspeção terminada do aspecto:
• bem - solda terminada: ausência de enchimento e de cortes das bolhas (“colmatage e bouture ") do fio de solda.
• bem - galvanização terminada: ausência de espessura extra, de agulhas, de sobras do fluxo, de junta e de pontos pretos.
• Marcações e indicações.
• Presença de proteção mecânica na parte superior e na base do polo.
• Presença de enterrar terminais

Controle de revestimento da qualidade:

De acordo com padrões ou equivalente do ISO 1461: Controle de espessura do revestimento da galvanização e controle da qualidade do zinco (banho da galvanização).



Testes em polos (testes mecânicos)

o teste de dobra Não-destrutivo (verificação do limite elástico), é a verificação do suporta do polo sujeitado a uma tensão F aplicada à parte superior do polo encaixado; F = (fator de segurança elástico nominal da tensão x) + fictício



Pressão do vento.

Método do teste:

O método consiste aumentar lentamente e regularmente a carga aplicada ao polo de 0 a F, e entrementes notar a variação da caída (dobra do polo) que corresponde às seguintes cargas: 25% F, 50% F, 75% F, 80% F, 90% F e F. 100%.

Após ter durado 1 manganês sob a carga F, o polo é descarregado lentamente e regularmente até a nenhum-carga (carga zero). A caída residual será notada para baixo. O teste é satisfatório se a caída residual não excede 2% da caída que corresponde à carga 100% de F, e nem a desordem nem a deformação aparecem no polo.



Teste de quebra

As cargas são aplicadas ao polo já sujeitado ao teste da deflexão sob as mesmas circunstâncias que aqueles especificadas, contudo a progressão das cargas está realizada continuamente e sem parar até que a ruptura do polo ocorra.

O valor da carga que conduz à quebra do polo será notado para baixo. O esforço de quebra deve ser igual ou mais alto do que a F



Controle da qualidade do aço

Um relatório em relação à qualidade do aço pretendida fabricando dos polos pedidos, e de acordo com o controle de aço da qualidade do padrão ou do equivalente do EN 10025 deve ser fornecido a EDCL.



Testes de aceitação

Os testes de aceitação serão feitos na fábrica e carregados pelo fornecedor. Os testes serão aprovados pelas indicações assinadas pelas peças atuais. EDCL reserva o direito de ser representado nestes testes.

A amostra será feita de acordo com as estipulações do standard internacional e na seguinte base:

• Nível de controle: S2
• Controle simples normal: supõe-se que se mover para o controle reduzido ou reforçado estará feito de acordo com as estipulações do padrão acima mencionado.
• Nível de qualidade aceitável (ALQ): 2,5. Mover-se do controle normal para o controle reduzido ou reforçado será feito de acordo com o standard internacional

Os testes de aceitação incluirão os seguintes testes:

Monitoração visual e dimensional do A. dos polos; inspeção terminada do aspecto visual

• Bem - solda terminada: empola a ausência, o enchimento e os cortes do fio de solda.
• Bem - galvanização terminada: a ausência de espessura extra, agulhas, sobras flui, junta e pontos pretos.

Inspeção dimensional do B.

• Características dimensionais: Altura, dimensões na extremidade superior e a base.
• Presença de proteção mecânica na parte superior e na base do polo.
• Controle de espessura do revestimento da galvanização. De acordo com o standard internacional.

Processo de produção

---

A verificação do → dos materiais que corta a verificação de solda vertical moldando ou de dobra do → do → do → do → das dimensões flangeia → Deburring de solda do processo de Calibration→ do → da perfuração do furo do → que galvanizam, revestimento do pó ou → de pintura da nova aferição do → que rosqueiam o empacotamento do →



FAQ

---

Q1. Como posso eu obter um preço do polo necessário?

: 1. Forneça por favor dimensões exatas tais como a altura, o tipo do material do eixo do polo e os diâmetros da espessura, os superiores e os inferiores. Nós podemos então dar-lhe uma cotação exata baseada em suas especificações. 2. Você pode enviar-nos um desenho do detalhe e de conjunto; nós podemos então fornecê-lo uma cotação exata baseada no desenho.

Q2. Eu sou um atacadista pequeno; você aceita uma ordem pequena?

: Não é um problema se você é um atacadista pequeno; nós aceitamos ordens de várias quantidades.

Q3. Eu sou um desenhista; Pode você ajudar-me a produzir a amostra que nós projetamos?

: Nossa missão é ajudar nossos clientes a ser bem sucedidos. Nós estamos mais do que felizes ajudá-lo a resolver todos os problemas que você pode ter.

Q4: Nós queremos ser seu agente para nossa área. Como eu me aplico para este?

: Envie por favor sua proposta e seu perfil da empresa.

Q5. Diga-me sobre sua empresa?

Nós fomos um fabricante e um exportador de todos os tipos dos polos de aço que incluem polos de poder, uns polos de iluminação da rua, uns polos das telecomunicações e outros produtos baseados de aço desde 2000. Nossos produtos foram exportados para muitas regiões em todo o mundo.

Q6. Você tem algumas políticas especiais para empresas marcadas?

: Sim, nós temos algum apoio especial para a empresa que tem próprio tipo mas estamos igualmente em nossa lista de clientes do VIP. Envie-nos por favor uma cópia de seus dados das vendas assim que nós podemos analisar o melhor plano de ação em apoiá-lo para seus produtos em seu mercado.

Q7. Você fornece a porta ao serviço da porta? Porque eu não sei tratar as operações de desalfandegamento.

: Nós fornecemos a porta ao serviço da porta para ajudá-lo a reduzir-se enviar o tempo e os custos. Isto é porque nós temos descontos adicionais com os transitárioes porque nós fizemos muitas expedições no passado. Isto por sua vez salvar o lotes do tempo e do dinheiro.
