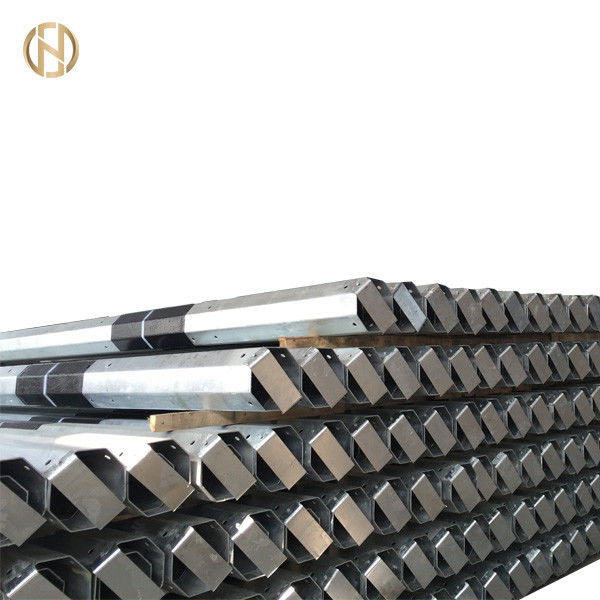

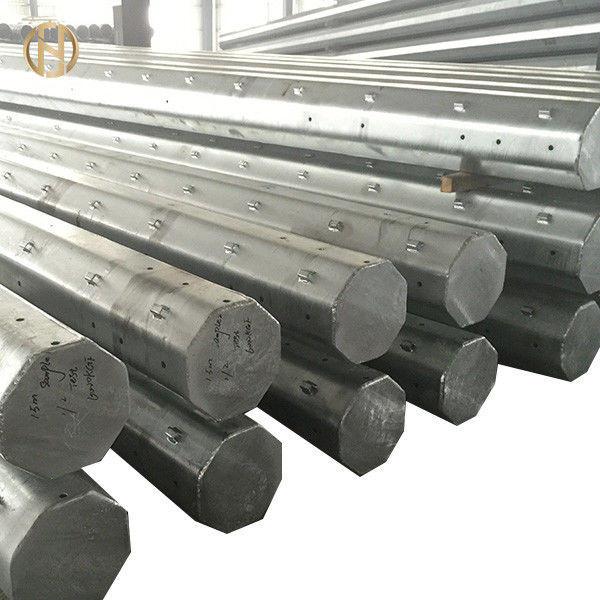

A baixa tensão galvanizou Polo de aço tubular 11m 10m com certificação do ISO 9001

1. Condições de clima:

O seguinte é aplicável a menos que for mencionado de outra maneira:

a. Temperatura ambiental máxima 50 Co

b. Temperatura ambiental mínima -10 Co

c. Temperatura 45 Co do projeto

d. Escala diária do máximo da temperatura do ar 20 Co

e. Pressão de vento máxima 420 n/m2

f. Espessura do gelo 10 milímetros.

g. A neve cai 1-4 dias – 30 cm.

h. Altura 0-1400m ASL do local

i. Precipitação anual média 40cm durante novembro-abril

j. Humidade relativa na escala 30 60%.

k. O número médio de trovão ataca 15 dias/ano

l. Média aproximadamente 5-8 m/s diário do inverno do vento de prevalência, com ventania até 30 m/s.

m. A tarde média 10-13 m/s do vento do verão, durante da manhã a luz geralmente e variável, o ventania acelera a 30 m/s.

2. Descrição geral do contrato:

Os polos de aço tubulares que estão sendo fornecidos sob este contrato serão usados pelo comprador como apoios levando a baixa tensão, condutores bondes aéreos da rede.

3. Os padrões aplicáveis que serão seguidos como o acordo das exigências mínimas ao meio do EN 10255/2004 das BS e o astma53/a53m-2012 para 11met, 10 encontraram polos

4. Livre dos defeitos:

Polos serão poço - terminado, limpo e livrar dos defeitos de superfície prejudiciais, extremidades dos polos será quadrado cortado. Polos serão em linha reta lisos e cilíndricos.

5. embalagem e expedição:

As exigências da embalagem e do transporte serão cumpridas como segue:

1. A baixa tensão, comprimento Polos de aço tubulares de 11m será entregada nos pacotes de 9 polos com o arranjo de 3 camadas, com os 3 polos pela camada, e prendida com correias em quatro (4)

os lugar de distâncias iguais com o uso do aço prendem com correias o tamanho 30 milímetro x 0,8 milímetros (mínimo) e separadores de madeira necessários debaixo das correias de aço.

2. A baixa tensão, 10m comprimento Polos de aço tubulares será entregada nos pacotes de 9 polos com o arranjo de 3 camadas, com os 3 polos pela camada, e prendida com correias em quatro (4) lugar de distâncias iguais com o uso do tamanho 30 milímetro x das correias do aço 0,8 milímetros (mínimo) e separadores de madeira necessários debaixo das correias de aço.

4. Caso que o fornecedor dentro de Jordânia os polos exigidos será entregado pelo caminhão aberto, mas caso que o fornecedor fora de Jordânia, os polos exigidos será entregado por recipientes superiores abertos.

6. O seguinte será testado, com base nos padrões acima:

a. Materiais e fabricantes

b. Composição quimica

c. Análise de produto

d. Propriedades mecânicas

e. Processo da galvanização

f. Marcação do produto

g. Exigências suplementares (que aplainam o teste, a área eficaz, a força de rendimento, a resistência à tração, o alongamento %).

h. Teste da deflexão.

i. Teste de gota

j. Teste de travagem

7.

a- Descrição de aço tubular de Polos da baixa tensão (4,5, 5,5)

Os polos serão fabricados do tubo de aço galvanizado, em que o tubo de aço galvanizado será fabricado das placas de aço estruturais weldable de acordo com o meio do EN 10255/2004 das BS, que mostra que uma análise não mais de 0,030% do enxofre e de não mais mergulho than0 .035% quente fosforoso está exigida a ISO 1461/2009 do EN, a 505 gm/m2 ou a mícron equivalentes densamente em uma cara.

As dimensões de todos os tubos de aço galvanizados considerarão durante a fabricação mostrada na tabela abaixo:

Polo 4,5 do tamanho nominal dos materiais:

a) Categoria mínima do ST de aço dos polos do LV que tem uma resistência à tração para cubas não menos de 400

n/mm2.

b) O aço estrutural para o tampão superior será espessura mínima galvanizada quente 2 milímetros, soldado ao redor e cor de prata pintada.

c) Galvanizado inteiramente antes da fabricação e da COLA EPOXY de prata pintada dos revestimentos da cor dois após a fabricação em em toda a articulação e solda.

d) Galvanizado inteiramente após a fabricação para polos (como uma opção).

e) Cada polo será fornecido com a marcação de cor vermelha circular que consiste na faixa de 20 milímetros de largura situada em 2 m da parte inferior do polo.

f) Todos os polos (camada da galvanização) após a produção estarão livres de todos os defeitos durante ESTAMPADO.

g) O polo será a resistência à tração mínima 450 do urso (Kgf).

Polo 5,5 do tamanho nominal dos materiais:

a) Categoria mínima do ST de aço dos polos do LV que tem uma resistência à tração para cubas não menos de 450 n/mm2.

b) O aço estrutural para o tampão superior será espessura mínima galvanizada quente 2 milímetros, soldado ao redor e cor de prata pintada.

c) Galvanizado inteiramente antes da fabricação e da COLA EPOXY de prata pintada dos revestimentos da cor dois após a fabricação em em toda a articulação e solda.

d) Galvanizado inteiramente após a fabricação para polos (como uma opção).

e) Cada polo será fornecido com a marcação de cor vermelha circular que consiste na faixa de 20 milímetros de largura situada em 2 m da parte inferior do polo.

f) Todos os polos (camada da galvanização) após a produção estarão livres de todos os defeitos durante ESTAMPADO.

g) O polo será a resistência à tração mínima 500 do urso (Kgf).

b- Descrição de aço tubular de Polos da baixa tensão (11 medidores).

Os polos serão fabricados do tubo de aço galvanizado, em que o tubo de aço galvanizado será fabricado das placas de aço estruturais weldable de acordo com o mergulho quente da categoria B do − 12 de ASTM A53/A53M galvanizado

8. materiais:

a) Categoria mínima do ST de aço dos polos da baixa tensão que tem uma resistência à tração para cubas não menos de 500 N/mm2.

b) O aço estrutural para o tampão da parte superior e da parte inferior será espessura mínima galvanizada quente 2 milímetros, soldado ao redor e cor de prata pintada.

c) Galvanizado inteiramente antes da fabricação e da COLA EPOXY de prata pintada dos revestimentos da cor dois após a fabricação em em toda a articulação e solda.

d) Galvanizado inteiramente após a fabricação para polos (como uma opção).

e) Todos os polos (camada da galvanização) após a produção estarão livres de todos os defeitos durante ESTAMPADO.

f) 673) kgf de travagem da carga (

c- Descrição de aço tubular de Polos da baixa tensão (10 medidores).

Os polos serão fabricados do tubo de aço galvanizado, em que o tubo de aço galvanizado será fabricado das placas de aço estruturais weldable de acordo com o mergulho quente da categoria B do − 12 de ASTM A53/A53M galvanizado

9. materiais:

a) Categoria mínima do ST de aço dos polos da baixa tensão que tem uma resistência à tração para cubas não menos de 500 N/mm2.

b) O aço estrutural para o tampão da parte superior e da parte inferior será espessura mínima galvanizada quente 2 milímetros, soldado ao redor e cor de prata pintada.

c) Galvanizado inteiramente antes da fabricação e da COLA EPOXY de prata pintada dos revestimentos da cor dois após a fabricação em em toda a articulação e solda.

d) Galvanizado inteiramente após a fabricação para polos (como uma opção).
