161KV Polo bonde tubular de aço galvanizado para a linha de transmissão de energia

                                   linha de transmissão de energia 161kv galvanizada monopoles torre tubular de aço elétrica Polo

Descrição do produto

Os produtos acima são a linha de transmissão de energia 1161kv galvanizada monopoles torre tubular de aço elétrica Polo para   PROJETO GANA DA EVACUAÇÃO DO PODER DE KPONE

• ESPECIFICAÇÕES TÉCNICAS ESPECIAIS PARA A LINHA DE TRANSMISSÃO MONOPOLE



  • Prefácio



  O papel atual mostra a linha possível preconcepção para o projeto, mas todo o projeto final da linha para o projeto será levado sobre pela linha especializada desenhista e será aprovado inteiramente e formalmente por GRIDCo. Estas especificações são suplementares à linha de transmissão especificações fornecidas e devem ser lidas conjuntamente com eles.



  • Espaço



  O projeto envolve a construção de duas linhas de transmissão dobro do circuito (aproximadamente 7km e 5km respectivamente na autossuficiente linha de transmissão monopole dobro torres do circuito (C.C.) usando condutores de 1 ESPINHO de x 604mm2 AAC com as torres monopole cabidas com os dois shieldwires óticos do fio de terra da fibra (OPGW).



  Os licitantes são incentivados submeter especificações alternativas/desenhos para autossuficientes monopoles dobro do circuito e fixarão o preço d em conformidade para a avaliação como substituições.



  C) Especificação dos monopoles de aço: 1. condições do projeto:



  A exibição de carregamento das árvores, para cada caso da carga, as cargas verticais, transversal e longitudinais aplicadas a monopole será será como descrito nas especificações técnicas.

  O γM parcial material do fator de segurança é aplicado para o cálculo de seções transversais no esforço de rendimento do aço de acordo com EN50341-1.

  A análise de Polos incluirá a segunda análise da ordem (ou o P - Λ) e a verificação da dobra local de acordo com o relatório N° 72 de ASCE. A nota do cálculo será emitida e submetida a GRIDCo para a aprovação.

  Polos são calculados com uma limitação do igual da deflexão a 8% da altura sob cargas fatoradas (§ 7.4.5.1 .3 do EN 50341 dos cf).



  2. Materiais:

  Todos os materiais serão novos e de acordo com os padrões relevantes referidos dentro desta especificação.



  OS MATERIAIS ALISTAM
  ARTIGO	PADRÃO	mínimo ESFORÇO DE RENDIMENTO Fy (Mpa)	ESFORÇO ELÁSTICO mínimo Fu (Mpa)	OBSERVAÇÃO t = espessura
  Eixo de Polos e placa de base e braços	EN 10,025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t="40" 40="">
  Parafusos de âncora	ISO 898 do Cl 6-8	480	600



  (*) de acordo com N-F A 35,503, análise de produto da composição quimica da classe 1 da classe 1:

  Si	=	0,030	%
  Si + 2,5 P	=	0,090	%



  As características mecânicas e a composição quimica de aços de folha serão confirmadas por certificados de teste do moinho; estes certificados cumprirão ao § 3,1. B de EN 10204/ISO 10474.

  3. Fabricação:



  As seções dos polos são feitas das folhas do aço, corte aos trapézios, formados a frio para dar forma então aos doze tomaram partido seção transversal poligonal regular.

  A placa formada será dobrada a um raio suficientemente grande de modo a para não produzir o rachamento do material.



  3.1. Soldadura

  O fabricante será responsável para determinar e para desenvolver as técnicas apropriadas a ser usadas nas operações de solda.



  Toda a soldadura será executada pelos soldadores, pelos operadores de solda e pelos tackers qualificados para o tipo de soldadura para ser executado. As qualificações serão de acordo com EN1090 ou AWS D1. 1.



  Toda a soldadura será executada de acordo com EN1090 EXC2 e EN1090 EXC3 para que o eixo baseie a flange, incluindo a qualificação do procedimento.



  A soldadura será feita pelo metal-arco do protetor, pelo núcleo protegido gás do fluxo, pelo metal-arco do protetor do gás ou pelos processos do submergir-arco.



  3.1.1. Soldas longitudinais

  As soldas longitudinais terão sessenta penetrações dos por cento (de 60%) mínimas exceto na área comum do deslizamento da seção fêmea onde a penetração será 100%.



  3.1.2. Eixo às soldas da placa de base (se relevante)

  O eixo a flangear soldas da placa será soldas de uma penetração de cem por cento (100%) para a placa de base se a espessura do eixo é igual ou sobre 6mm.

  Se a espessura do eixo é menos de 6mm, o eixo às soldas da placa de base será soldas de faixa.



  3.1.3. O outro equipamento

  Estas soldas serão soldas de faixa para todas as espessuras de acordo com desenhos.


  3.2. Tolerâncias

  • Diâmetros externos médios, medidos a nível comum do deslizamento: ± 1% com mínimo de ±2 milímetro
  • Ovalização: a porcentagem dimensional notou para duas medidas tomadas entre dois diâmetros perpendiculares a nível comum do deslizamento: menos de 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
  • Comprimento de elementos do polo: - 25 milímetros/+75 milímetros
  • Retidão dos membros: menos de 0.2% do comprimento do membro de 1 medidor (2 milímetros pelo medidor)
  • Torção: menos de 1,5 graus por 3 medidores de comprimento do membro
  • Lugar dos furos: ± 1% nos comprimentos indicados em nossos desenhos da aprovação



  3,3 galvanização



  Depois que a fabricação foi terminada inteiramente, Polos de aço serão mergulho quente galvanizaram. O mergulho dobro não será permitido.



  Todos os materiais, exceto os parafusos, os parafusos, porcas, serão galvanizados de acordo com ISO 1461 do EN do N-F.



  Todos os membros ocos serão galvanizados tanto dentro como fora das superfícies. As porcas retapped após a galvanização e serão protegidas então apropriadamente da oxidação pela graxa.



  4. Descrição:



  POLOS DE AÇO galvanizados, afilados uniformemente, 12 tomaram partido seção transversal poligonal regular. O comprimento máximo de uma seção será 12 medidores.



  Cada cara será lisa, sem os reforçadores exceto em pontos de carga.



  Polos de aço são projetados encurtando conexões deslizamento-cabidas.

  Polos são projetados com um número mínimo das junções (um ou dois comum pelo polo). A junção de Polo será de encurtar o tipo, soldando ou aparafusando não será empregado.



  O comprimento comum do deslizamento não será menos de 1,5 vezes o diâmetro interno principal do elemento superior.

  Um tampão metálico removível do polo será cabido sobre polos.

  Os crossarms unidos a mesmo nível em lados opostos do polo serão simétricos sobre a linha central do polo e serão tal esse cada crossarm podem ser instalados independentemente.

  Os crossarms serão conectados ao polo pelo meio de vangs, dos parafusos e de porcas diretos. os Cruz-braços serão retos e terão uns 6 uniformemente afilados (oito) tomaram partido seção transversal poligonal regular

  Todos os polos serão fornecidos com o um ponto de enterramento em uma posição aproximadamente 50 cm acima do rés do chão.



  O acesso a cobrir do polo é fornecido por etapas ou pelo dispositivo da escada e da anti-queda.

  Uma etiqueta de identificação será pregada em polos; esta etiqueta mostra:

  • Nome do fabricante
  • Tipo e comprimento do polo
  • Ano de fabricação
  • Referência da ordem

Os desenhos que mostram todos os detalhes serão preparados pelo fabricante e submetidos ao cliente para a aprovação.

A fábrica que lança-se e que fabrica não começará antes da aprovação por escrito dos desenhos.

5. Inspeção e teste:

5.1. Verifique das dimensões

Em relação à exigência das dimensões, todas as seções e peças serão verificadas de acordo com as tolerâncias mencionadas na cláusula relevante desta especificação técnica.

5.2. Verifique das soldas

Todas as soldas serão verificadas visualmente. Em áreas duvidosas, os testes penetrantes da tintura serão CRNA realizado. para classificar 2 de EN 1289 do N-F ou de CRNA dos testes de partículas magnéticas. para classificar 2 de EN 1291 do N-F.

5.3. Verifique da espessura do zinco

A conformidade às exigências da espessura de revestimento será verificada com um CRNA magnético do calibre de espessura. a ISO 1461 do EN do N-F.

5.4. Arquivo da inspeção

Todos os documentos relativos ao trabalho serão arquivados e quatro cópias y do arquivo serão enviadas a GRIDCo antes do transporte.

Esta documentação incluirá pelo menos:

• Certificados de teste do moinho das placas de aço e das folhas
• Dados da rastreabilidade do material contra seções dos polos
• Relatório da verificação dimensional
• As verificações das soldas relatam
• Zinco e relatório de pintura da verificação da espessura

INFORMAÇÕES ADICIONAIS

• Os períodos – normais, vento, peso, ângulos de desvio/ângulos terminais para as torres monopole seja o mesmos que para os tipos de XX, de JJ e de ZZ como especificado nas especificações técnicas. Além, os licitantes devem incluir uma torre monopole terminal com um ângulo de desvio 900 do tipo de utilização parâmetros de projeto de ZZ.
• As especificações técnicas para XX, JJ e ZZ entrelaçam torres devem ser usada para o projeto dos monopoles (caída & tensões, cálculos da carga).
• Os isoladores poliméricos serão usados para as torres monopole. O comprimento de cordas do isolador cumprirá exigências do afastamento e da dispersão. As cordas dobro do isolador serão usadas torres todas as de uma tensão e para cruzamentos da estrada/estrada de ferro/rio. As cordas do isolador do polímero virão completo com os grupos da tensão e da suspensão do condutor, os chifres formando arcos etc.
• Os tipos do solo são os mesmos que aqueles especificados para as torres da estrutura nas especificações técnicas.
• As características de 48 núcleos OPGW serão usadas para os projetos.
• As torres monopole serão testadas de acordo com standard internacionais.

Empacotamento & envio

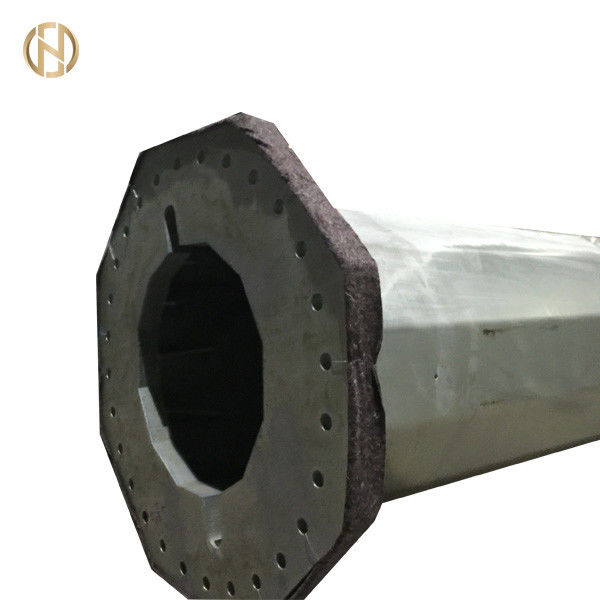

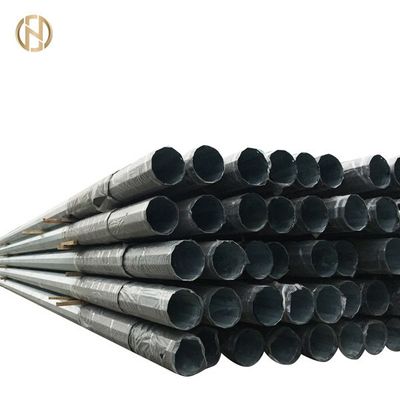

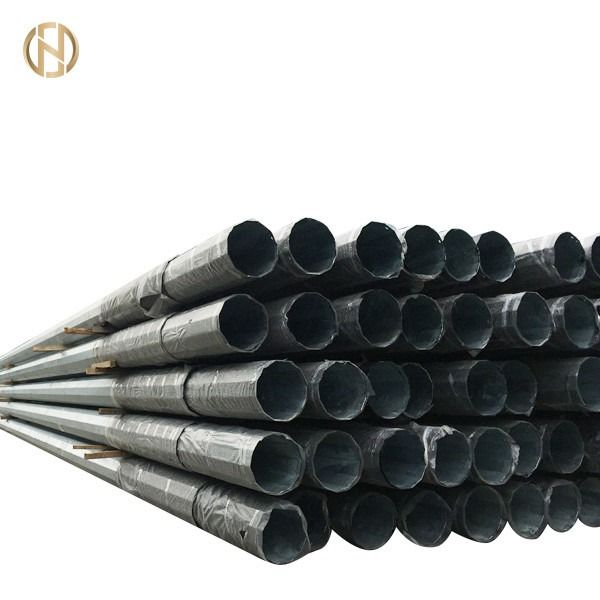

Nós cobrimos o superior e as partes do fundo do polo com uma esteira ou uma palha empacotam a fim protegê-la de dano à superfície galvanizada que pode ocorrer durante o transporte. Empacotar pode igualmente ser feito de acordo com as exigências dos clientes.

Processo de produção

A verificação do → dos materiais que corta a verificação de solda vertical moldando ou de dobra do → do → do → do → das dimensões flangeia → Deburring de solda do processo de Calibration→ do → da perfuração do furo do → que galvanizam, revestimento do pó ou → de pintura da nova aferição do → que rosqueiam o empacotamento do →
