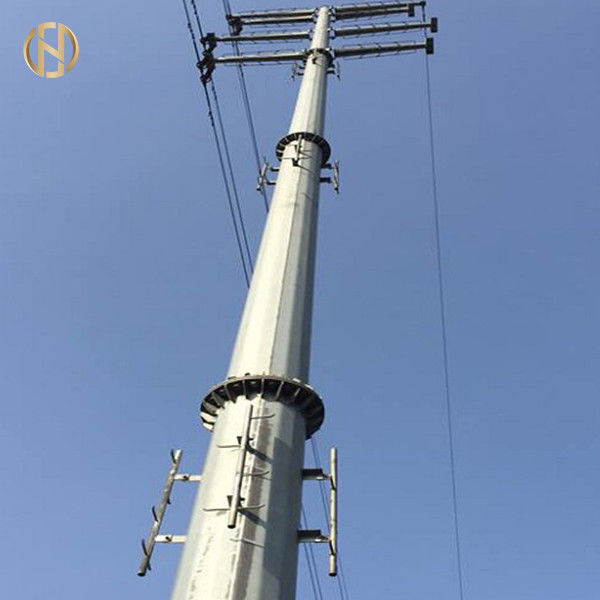

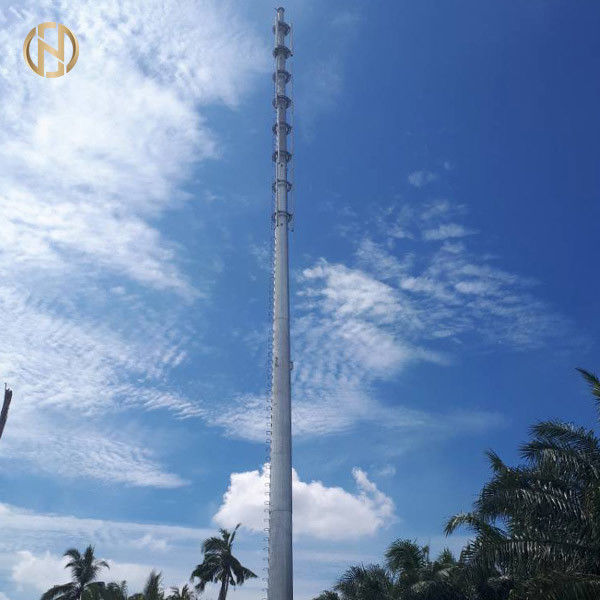

12 lados galvanizaram o poço de polo de poder 35m de Eelectric 110FT - solda terminada

12 lados galvanizaram a soldadura terminada de polo de poder 35m de Eelectric 110FT bem -

Descrição do produto

Os produtos acima são 35m, aço galvanizado HDG Polo de 110ft Electric Power para a linha de transmissão de energia 12side

• Os produtos são projetados e fabricados de acordo com padrões estruturais
• Somente nossa empresa pode cumprir a estes padrões de fabricação globais que nos dá uma borda sobre nossos concorrentes
• Os produtos são mergulho quente galvanizado de acordo com padrões do ISO 1461/ASTM A123
• Material do eixo de Polo: ASTM GR65, GR50

Para projetar POR FAVOR de acordo com o software, nós exigiremos os seguintes parâmetros de projeto:

1. A velocidade do vento operacional da região onde o polo será usado
2. A carga da antena e a altura do polo
3. A altura total do polo própria

Especificações de produto
35m, aço galvanizado HDG Polo de 110ft Electric Power para a linha de transmissão de energia mercado sul do amercia de 12side.

Material
1.) PLACAS DE BASE
Categoria E Q460D de ASTM A633 ou igual
 Padrão para placas de aço estruturais da baixa liga de grande resistência normalizada
YS 415 mínimos
TS (550 - 690)
Mínimo do EL 19%
2.) PARAFUSOS DE ÂNCORA
Categoria 75 de ASTM A615, categoria 8,8
 Padrão para barras deformadas e lisas do aço de carbono para o reforço concreto
YS 520 mínimos
TS 690 mínimos
Mínimo do EL 6%
3.) PORCAS DE PARAFUSO DA ÂNCORA
Categoria C de ASTM A563
Padrão para porcas do aço do carbono e de liga
Carga da prova = mínimo 993 N/mm2
Dureza: Brinell (143 - 352)/Rockwell (B78 - C38)
4.) PORCAS ATERRANDO
Tipo 304 de ASTM A276
Padrão para prendedores de aço inoxidável austeníticos
YS 207 mínimos
TS 518 mínimos
Mínimo do EL 20%
5.) MATERIAL DE SOLDA
AWS D1.1 E70XX
YS 400 mínimos
TS 480 mínimos

A referência da especificação os seguintes padrões


Empacotamento & envio


Nós cobrimos o superior e as partes do fundo do polo com uma esteira ou uma palha empacotam a fim protegê-la de dano à superfície galvanizada que pode ocorrer durante o transporte. Empacotar pode igualmente ser feito de acordo com as exigências dos clientes.


Testes

Tipo testes (essais de qualificação)

• Os testes de desempenho dos polos serão carregados pelo fornecedor.
• EDCL exige que os seguintes testes de desempenho devem ser conduzidos na presença de um representante de EDCL antes da primeira entrega.

Exames dos polos (monitoração visual e dimensional)

• Características dimensionais: a altura, dimensões na extremidade superior e a base, retidão do polo.
• Inspeção terminada do aspecto:
• bem - solda terminada: ausência de enchimento e de cortes das bolhas (“colmatage e bouture ") do fio de solda.
• bem - galvanização terminada: ausência de espessura extra, de agulhas, de sobras do fluxo, de junta e de pontos pretos.
• Marcações e indicações.
• Presença de proteção mecânica na parte superior e na base do polo.
• Presença de enterrar terminais

Controle de revestimento da qualidade:

De acordo com padrões ou equivalente do ISO 1461: Controle de espessura do revestimento da galvanização e controle da qualidade do zinco (banho da galvanização).

Controle da qualidade do aço

Um relatório em relação à qualidade do aço pretendida fabricando dos polos pedidos, e de acordo com o controle de aço da qualidade do padrão ou do equivalente do EN 10025 deve ser fornecido a EDCL.

Testes de aceitação

Os testes de aceitação serão feitos na fábrica e carregados pelo fornecedor. Os testes serão aprovados pelas indicações assinadas pelas peças atuais. EDCL reserva o direito de ser representado nestes testes.

A amostra será feita de acordo com as estipulações do standard internacional e na seguinte base:

• Nível de controle: S2
• Controle simples normal: supõe-se que se mover para o controle reduzido ou reforçado estará feito de acordo com as estipulações do padrão acima mencionado.
• Nível de qualidade aceitável (ALQ): 2,5. Mover-se do controle normal para o controle reduzido ou reforçado será feito de acordo com o standard internacional.

Os testes de aceitação incluirão os seguintes testes:

Monitoração visual e dimensional do A. dos polos; inspeção terminada do aspecto visual

• Bem - solda terminada: empola a ausência, o enchimento e os cortes do fio de solda.
• Bem - galvanização terminada: a ausência de espessura extra, agulhas, sobras flui, junta e pontos pretos.

B. Dimensão Inspeção

• Características dimensionais: Altura, dimensões na extremidade superior e a base.
• Presença de proteção mecânica na parte superior e na base do polo.
• Controle de espessura do revestimento da galvanização. De acordo com o standard internacional.


Processo de produção

A verificação do → dos materiais que corta a verificação de solda vertical moldando ou de dobra do → do → do → do → das dimensões flangeia → Deburring de solda do processo de Calibration→ do → da perfuração do furo do → que galvanizam, revestimento do pó ou → de pintura da nova aferição do → que rosqueiam o empacotamento do →


FAQ
