Polo 1050daN de 15KV 11M Steel Utility, linha polos do LV, polo de serviço público de aço

Estas especificações cobrem o projeto, engenharia, fabricação, conjunto, testando nos trabalhos do fabricante antes da expedição dos polos de aço, dos conjuntos transversais do braço, dos grupos do indivíduo, das placas do perigo, do ponto do SOLDADO grupos do enterramento para a única linha do polo 33kV, suspensão e encaixes da tensão apropriados para o condutor de AAC para o uso em 3 fases, 50 hertz, linhas de despesas gerais 33kV solidamente enterradas.

• O projeto e a obra serão de acordo com as melhores práticas de planejamento assegurar o desempenho satisfatório ao longo da vida útil.
• Todo o material e equipamento indicados não especificamente nesta especificação mas que são necessária para o funcionamento satisfatório do equipamento serão julgados para ser incluídos a menos que excluído especificamente e fornecidos sem nenhum custo extra. Os componentes que têm a avaliação idêntica serão permutáveis. O licitante tem que fornecer as facilidades de teste disponíveis nos trabalhos do fabricante

Sempre que há uma diferença nos padrões os critérios os mais estritos aplicar-se-ão.

3,0 MATERIAIS, DETALHES ESTRUTURAIS E OBRA

• Os materiais usados na fabricação de todo o equipamento serão qualidade nova e melhor e classe as mais apropriadas para o desempenho sob as circunstâncias especificadas.
• O aço usou-se para a fabricação de vário equipamento será em conformidade com as exigências gerais em relação à fonte dos materiais colocados feitos em standard internacionais relevantes.
• O material analisou de acordo com o 13520:2015 do ISO ou o outro standard internacional relevante não mostrará o enxofre e índices fosforosos mais de 0,060% de cada.
• O equipamento estará bem-terminado, limpo e livre dos defeitos de superfície prejudiciais. As extremidades dos polos, das seções de aço etc. do ângulo serão quadradas cortado e serão retas.
• Os parafusos, as porcas & as arruelas do bloco e a costa de fio do indivíduo & o fio de protetor transversal do braço serão mergulho quente galvanizado conforme o 1461:2009 do ISO (en) ou outros standard internacionais relevantes. A qualidade do zinco será pelo menos categoria do Zn 98 especificou no 752:2004 do ISO. O revestimento de zinco será aderente, liso, razoavelmente brilhante, contínuo e livre de tal imperfeições e fluxo, cinza e escória, inclusões, floco e ponto preto, espinhas, lumpiness e corridas.
• Os polos de aço serão mergulho quente galvanizaram com mínimo uma espessura de 125 mícrons do revestimento de zinco e as placas de base de aço com uma espessura mínima de 125 mícrons do revestimento de zinco geralmente conforme ASTM A123 e testado conforme standard internacionais relevantes.
• Os artigos suportarão 4 mergulhos mínimos de uma duração minuto. A uniformidade do revestimento galvanizado será determinada pelo teste do preece como prescrito em ASTM A123.
• Os encaixes da suspensão e da tensão serão feitos da liga de alumínio e todas as porcas - e - os parafusos serão feitas do mergulho quente galvanizaram de aço com espessura mínima de um revestimento de zinco de 85 mícrons conforme standard internacionais relevantes da peça XIII ou outro do 10684:2004 do ISO (en).

Fabricações e revestimento de 4.1.1.10

• Polos serão fabricados pela dobra fria das chapas de aço do tamanho e do comprimento apropriados dentro à forma octogonal e à única junção continuamente soldada. A soldadura será feita em uma atmosfera inerte preferivelmente sob um revestimento do nitrogênio.

ii. Toda a solda, o corte, fazer à máquina, e fabricação serão feitos antes da galvanização.

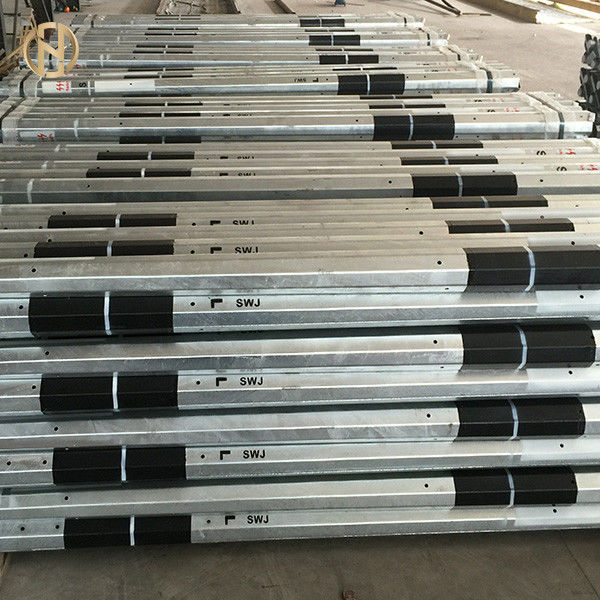

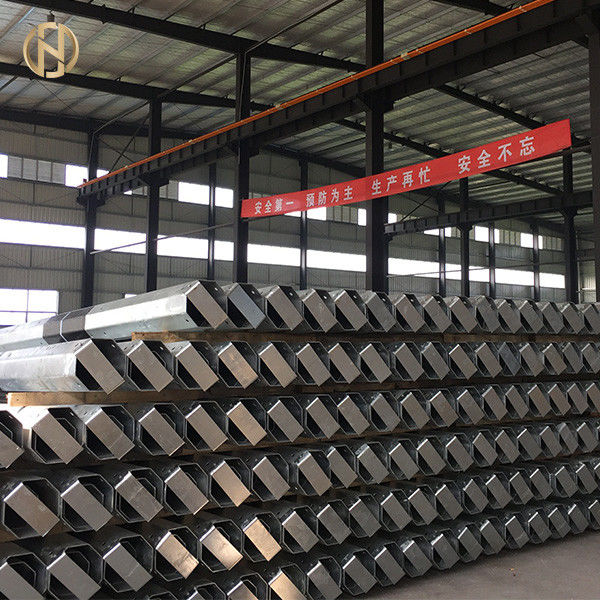

• Os Polos serão retos, lisos, octogonais e cônicos e serão bem - terminado, limpo, e livre dos burs, dos recortes e de outros defeitos de superfície.
• Os furos e os arranjos do enterramento serão fornecidos conforme desenhos da estrutura. Todos os furos e parte superior do polo serão obstruídos com tomadas plásticas/firmemente tampão plástico apropriado para evitar a entrada da água na cavidade do polo.
• Dois M-12 que enterram parafusos prisioneiros colocaram diametralmente - oposto e soldado em nível com a superfície interna do polo; termine com a porca do SOLDADO M-12, parafuso, planície e o grupo da arruela de pressão, será fornecido cada em 2700 milímetros abaixo da parte superior do polo e do nível subterrâneo de 500 milímetros na linha polos da alta tensão e em 400 milímetros abaixo da parte superior do polo e do nível subterrâneo de 500 milímetros para a linha polos do LV.

vi. O rés do chão será identificado por meio de uma tira larga da pintura de 12 milímetros toda ao redor na cor preta.

• Um polo do protótipo conforme projeto aprovado será fabricado e testado em um banco de ensaio aprovado autorizado conforme o IEC: 60652 ou podem mutuamente ser concordados até a quebra da carga na presença dos inspetores do cliente antes da continuação com a fabricação maciça dos polos.

Parâmetros de projeto de 4.1.1.11 e fator de segurança

Tolerâncias

i. comprimento

A tolerância no comprimento será como segue:

O polo terminado não será fora da retidão por mais de 1/600 de seu comprimento.

O rolamento e a tolerância do corte para produtos de aço laminados a alta temperatura serão de acordo com standard internacionais relevantes.
