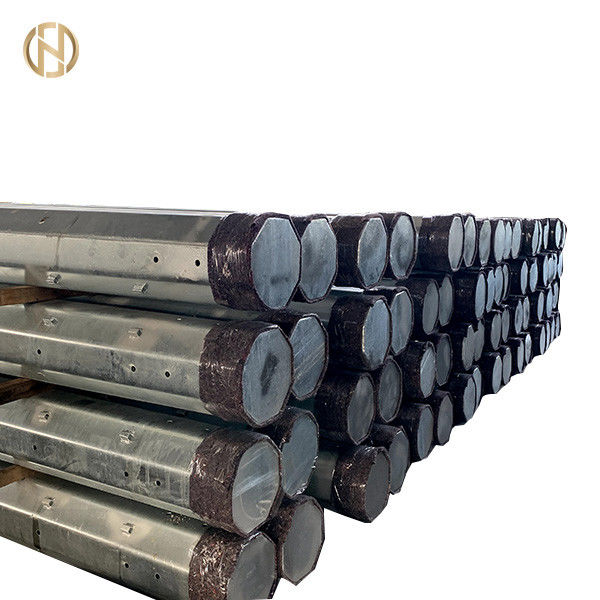

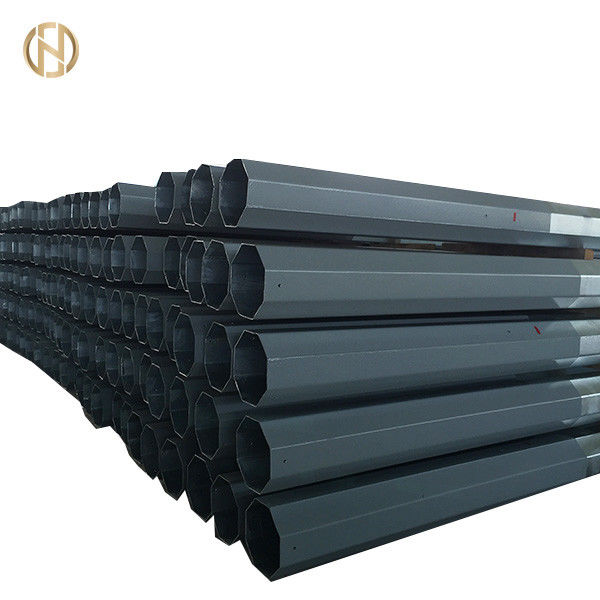

tipo diretamente enterrado 12m de aço terremoto da classe 4 de 33KV 11m Electric Power Polo resistente

tipo diretamente enterrado 12m de aço terremoto da classe 4 de 33KV 11m Electric Power Polo resistente

  • Destacar

    polo da companhia de eletricidade

    ,

    polos de poder de aço

  • Material
    Aço quente Q345B do rolo, GR65
  • Altura
    33kv 11m 12m
  • Tratamento de superfície
    mergulho quente galvanizado
  • Espessura
    4mm
  • forma
    Em volta de ou poligonal
  • Pó revestido
    Branco, azul, tira, cinza ou mais
  • Resistência do vento
    160 km/h
  • Lugar de origem
    CHINA
  • Marca
    FUTAO
  • Certificação
    ISO 9001
  • Número do modelo
    EP031
  • Quantidade de ordem mínima
    2 partes
  • Preço
    $300 - $3,999.00/ Piece
  • Detalhes da embalagem
    40HC ou OT, envoltório pela esteira ou esteira da palha
  • Tempo de entrega
    30-60 dias úteis
  • Termos de pagamento
    L/C, T/T
  • Habilidade da fonte
    1200 partes cada mês

tipo diretamente enterrado 12m de aço terremoto da classe 4 de 33KV 11m Electric Power Polo resistente

polo de serviço público 12m de aço de 33kv 11m, classe 4, o tipo diretamente enterrado



1,0 ESPAÇO



Estas especificações cobrem o projeto, engenharia, fabricação, conjunto, testes nos trabalhos do fabricante antes da expedição dos polos de aço, conjuntos transversais do braço, grupos do indivíduo, placas do perigo, grupos do enterramento do ponto do SOLDADO para 33kV escolhem a linha do polo, a suspensão e os encaixes da tensão apropriados para o condutor de AAC para o uso em 3 fases, 50 hertz, linhas 33kV aéreas solidamente enterradas.

  • O projeto e a obra serão de acordo com as melhores práticas da engenharia assegurar o desempenho satisfatório ao longo da vida útil.
  • Todo o material e equipamento indicados não especificamente nesta especificação mas que são necessária para o funcionamento satisfatório do equipamento serão julgados para ser incluídos a menos que excluído especificamente e fornecidos sem nenhum custo extra. Os componentes que têm a avaliação idêntica serão permutáveis. O licitante tem que fornecer as facilidades de testes disponíveis nos trabalhos do fabricante.

2,0 PADRÕES



Os polos de aço, os conjuntos transversais do braço, os conjuntos transversais da cinta e os braços do protetor do polo, indivíduo ajustam-se, enterrar os grupos etc. conformar-se-á aos padrões relevantes do IEC e todos os outros standard internacionais neutramente aceitáveis do equivalente (segundo a alteração prevista até a data) mencionados abaixo serão aplicáveis aos materiais e aos processos usados na fabricação dos estes equipamento:



20805:2005 do ISO

Chapa de aço laminada a alta temperatura nas bobinas da força de rendimento mais alta com formabilidade melhorada e da espessura pesada para a formação fria

BS 3288: Parte 1: 2018

Encaixes do isolador e do condutor para linhas elétricas aéreas. Desempenho e exigências gerais

10684:2004 do ISO

Prendedores — mergulho quente galvanizado

ISO 10721

Construções de aço

752:2004 do ISO

Zinco

ASTM E350 - 18

Métodos padrão do teste para a análise química

ISO 657/V

1035/IV

Especificações para rolar e cortar tolerâncias para produtos de aço laminados a alta temperatura





12944-4:2017 do ISO Pinturas & vernizes
ASTM A123 Prática recomendada para a galvanização do mergulho quente de artigos do ferro e do aço
ASTM A123 Método da uniformidade dos testes do revestimento do zinco;
1461:2009 do ISO (en) Revestimentos galvanizados Quente-mergulhados em fios de aço redondos
IEC 60335-2-71 Especificação para incubadoras das aves domésticas
ASTM A90 Determinação da massa do revestimento de zinco em artigos revestidos do ferro e do aço do zinco
IEC 60120 Dimensões de acoplamentos da bola e do soquete de unidades do isolador da corda
IEC 60372

Travando dispositivos para acoplamentos da bola e do soquete de unidades do isolador da corda

- Dimensões e testes

IEC 61109 Isoladores para linhas aéreas isoladores compostos da suspensão & da tensão para sistemas de A.A. com uma tensão nominal maior do que as definições 1000V-, os métodos do teste e os critérios de aceitação.
NFC 33-040 Equipamento da suspensão
NFC 33-041 Ancorando dispositivos



Sempre que há uma diferença nos padrões os critérios os mais estritos aplicar-se-ão.



3,0 MATERIAIS, DETALHES ESTRUTURAIS E OBRA

  • Os materiais usados na fabricação de todo o equipamento serão qualidade nova e melhor e classificarão o mais apropriado para o desempenho sob as circunstâncias especificadas.
  • O aço usado para a fabricação de vário equipamento será em conformidade com as exigências gerais em relação à fonte dos materiais colocados feitos em standard internacionais relevantes.
  • O material analisado de acordo com o 13520:2015 do ISO ou o outro standard internacional relevante não mostrará o enxofre e índices fosforosos mais de 0,060% de cada.
  • O equipamento bem-será terminado, limpo e para livrar dos defeitos de superfície prejudiciais. As extremidades dos polos, das seções de aço etc. do ângulo serão quadrado cortado e serão retas.
  • Os parafusos, as porcas & as arruelas do bloco e a costa de fio do indivíduo & o fio de protetor do braço da cruz serão mergulho quente galvanizado conforme o 1461:2009 do ISO (en) ou outros standard internacionais relevantes. A qualidade do zinco será pelo menos categoria do Zn 98 especificada no 752:2004 do ISO. O revestimento de zinco será aderente, liso, razoavelmente brilhante, contínuo e livrará de tal imperfeições e fluxo, cinza e escória, inclusões, floco e ponto preto, espinhas, lumpiness e corridas.
  • Os polos de aço serão mergulho quente galvanizado com mínimo uma espessura de 125 mícrons de placas de base do revestimento e do aço de zinco com mínimo uma espessura de 125 mícrons do revestimento de zinco geralmente conforme ASTM A123 e testado conforme standard internacionais relevantes.
  • Os artigos suportarão mergulhos do mínimo 4 de uma duração minuto. A uniformidade do revestimento galvanizado será determinada pelo teste do preece como prescrito em ASTM A123.
  • Os encaixes da suspensão e da tensão serão feitos da liga de alumínio e todas as porcas - e - os parafusos serão feitas do aço galvanizado do mergulho quente com espessura mínima de um revestimento de zinco de 85 mícrons conforme standard internacionais relevantes da peça XIII ou outro do 10684:2004 do ISO (en).

4,0 AS EXIGÊNCIAS TÉCNICAS ESPECÍFICAS DE VÁRIOS EQUIPAMENTOS

4,1 Polos de aço

O comprador pode em sua discreção fornecer o projeto e os dados da fabricação de uns ou vários tipos de polos necessários para a fabricação e os testes dos polos pelo fornecedor ou alternativamente pode pedir que o licitante dê certo os projetos os melhores dos polos e nesse caso submeta cálculos do projeto detalhado em ‘primam o formato’ para a verificação e a revisão pelo empregador.

O projeto de Polos será dado certo e verificado preferivelmente conforme o manual 72 de ASCE/SEI - outros 48 - 05 ou standard internacionais relevantes. Polos serão pré-perfurados e forneceram completo com o tampão e a placa de base da parte superior do polo.

4.1.1 exigência estrutural específica

4.1.1.1 Polos será projetado suportar a combinação possível a mais má de carga simultânea de

  • Cargas laterais que consistem em forças do vento nos condutores que correspondem aos períodos do vento, à força do vento em isoladores, à força do vento no polo e à tensão do condutor do máximo.
  • Cargas verticais que consistem no auto-peso do polo, nos pesos dos condutores, nos isoladores, no cruz-braço, no equipamento adicional, no lineman e na força compressiva devido à reação das estadas onde aplicáveis.

Os polos de aço de 4.1.1.2 para a alta tensão (33 quilovolts), alta tensão/LV misturados serão dados certo para os seguintes tipos e aplicações:





  • O contratante submeterá o projeto detalhado & o desenho do polo para cada um acima de linha de transmissão 33kV dita para a aprovação do desenho do cliente e da amostra que mostra a dimensão & a configuração é incluido.
  • Polos satisfarão as exigências superiores dimensionais do comprimento e da carga do polo conforme os parâmetros de projeto alistados nesta especificação. As dimensões através dos planos para a parte superior e a parte inferior para todos os polos são alistadas nestes especificação/desenhos enquanto um projeto preferido para utilizar uma dimensão para cada tipo de comprimento do polo tanto que os critérios do projeto & da carga de funcionamento estão encontrados.

Carga de funcionamento de 4.1.1.5

A carga de funcionamento de um polo especificou nisto e definiu como a carga que quando aplicada em 250 milímetros abaixo da parte superior induzirá o esforço permissível máximo no polo, será marcada em cada polo.

  • Os polos padrão serão apropriados para as aplicações especificadas baseadas nos parâmetros de projeto dados na tabela 2, 3 & 4.
  • A através de um furo do diâmetro de 14 milímetros será fornecido em cada polo em uma altura de 300 milímetros acima da profundidade de plantação enterrando. O lugar do furo em uma altura de 300 milímetros será obtido aprovado do empregador antes de fabricar dos polos.

Placas de base de 4.1.1.8

Todos os polos serão colocados durante a ereção em M-20, a almofada do PCC da espessura mínima 75 milímetros e dimensões totais aproximadamente 150 milímetros mais do que a dimensão inferior da parte externa do polo.





Alternativamente; os polos serão fornecidos com a placa de base de aço quadrada separada fabricada do aço conforme padrões relevantes. A espessura mínima das placas de base não será menos de 6 milímetros. Os cálculos do projeto de espessura das placas de base de aço serão submetidos para a verificação e a revisão pelo empregador.

4.1.1.9 Guying

Polos para os lugar pequenos do ângulo (0 - 30°) serão autossuficientes. Contudo; os polos para o ângulo maior e lugar terminais em áreas un-habitadas podem ser fornecidos com os indivíduos da âncora colocaram o sentido do bissector do ângulo em lugar do ângulo ou do comprimento sábio nos lugar terminais. Nos indivíduos habitados das áreas não são reservados; mas os suportes ou dois polos fixados mecanicamente junto podem ser distribuídos.



Parâmetros de projeto de 4.1.1.11 e fator de segurança









Período (m)

Básico 100
Vento 110
Peso 150
Pressão de vento (N/m2) No polo 1200
Em condutores em 10°C 600







Fator de segurança

Cargas verticais 1,18
Cargas transversais 1,8
Cargas longitudinais 1,8
Carga final 1,8
Força de quebra mínima do condutor 3,0
Plantando a profundidade (m) 1,6
Deflexão permissível na parte superior de Polo 5% do comprimento da exposição



Fios da estada

Carga de quebra mínima 101kN
Máximo Tensão 90% da carga de quebra mínima
Ângulo mínimo ao polo 37°



Temperatura

Mínimo 0°C
Máximo +40°C





Tolerâncias



i. comprimento

A tolerância no comprimento será como segue:



i. - Comprimento de alguma seção + 40 milímetros



ii.

- Comprimento total do polo

Retidão

+ 25 milímetros

O polo terminado não será fora da retidão por mais de 1/600 de seu comprimento.



A tolerância do rolamento e do corte para produtos de aço laminados a alta temperatura será de acordo com standard internacionais relevantes.
