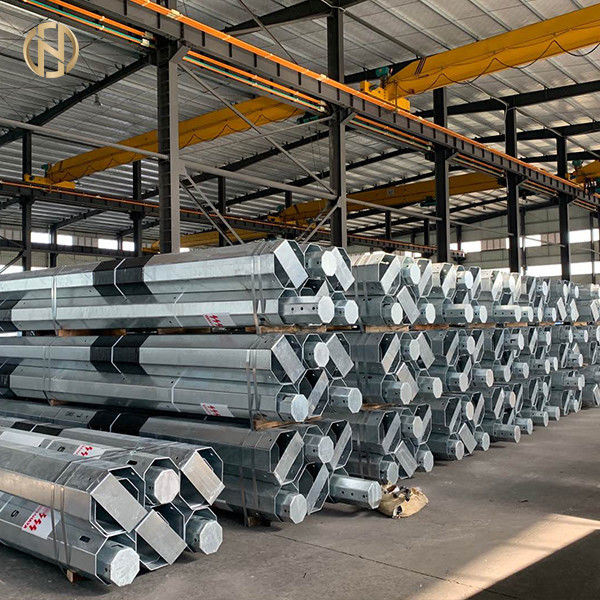

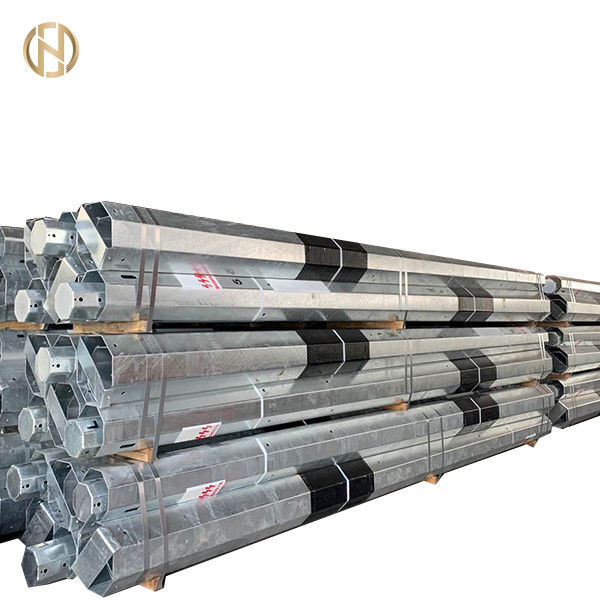

12M estampou bens tubulares de Polo para as linhas elétricas aéreas 11KV ou 33KV

                              bens de 12M Swaged Tubular Pole para as linhas elétricas aéreas 11KV ou 33KV





1. Espaço

1,1 esta especificação cobre o projeto, a fabricação, os testes e a fonte do aço tubular

polos de uso geral em linhas elétricas aéreas.

2. General

O polo de aço será fabricado em diversos comprimentos e forças como especificado em

A tabela 1 conteve nisto.

2,1 os polos tubulares de aço devem ser fabricados por uma empresa aprovada à qualidade

9001:2000 padrão do ISO. O número da certificação do ISO 9001, o nome do

autoridade de aprovação autorizada com o endereço de contato e o telefone e o fax

os números serão indicados igualmente. O licitante encerrará uma cópia do ISO 9001

certificado com a oferta.

3. Descrição

3,1 os polos de aço serão do projeto swagged e consistirão em três (3) separados

os comprimentos da tubulação de aço swagged em duas junções para fabricar os polos. Contudo, lá

são alguns números de polos como mencionado na programação do preço e de entrega que

seja do tipo de dobramento. As quantidades de tais polos de dobramento serão declaradas no

época do contrato.

3,2 a tubulação de aço usada na fabricação do polo será do aço de todo o processo aprovado

possuindo uma resistência à tração mínima de 42 kg/sq. milímetro e um produto químico

composição de não mais de 0,06% enxofres e não mais de 0,06%

fosforoso.

3,3 a espessura de parede do diâmetro da tubulação e da tubulação mostrada na tabela 1 para cada comprimento de

o polo é o tamanho mínimo a ser usado em fabricar cada comprimento do polo. Será

a responsabilidade do licitante determinar a suficiência da tubulação componente

mostrado para que a carga seja sustentada. Contudo, em nenhum caso o diâmetro da tubulação e

a espessura de parede para todo o tubo componente seja menos do que o valor mostrado na tabela 1.

3,4 os polos tubulares serão feitos dos tubos soldados, swagged e juntados junto.

a borda superior de cada junção será chanfrada em um ângulo de aproximadamente 45 graus.

os polos de aço serão compostos de três seções de diâmetros de diminuição e

a espessura do diâmetro e os comprimentos mínimos do polo serão segundo as indicações da tabela 1.

3,5 todos os tubos que fazem partes dos apoios acima serão feitos de quente isolados

aço sem emenda ou continuamente soldado de acordo com BS 6323 ou equivalente

padrões aplicáveis.

Especificação técnica do capítulo 2. para as linhas 11kv 2-2

GSEEP/W/ICB-03 2073/74-03

3,6 a seção inteira dos polos será galvanizada com o revestimento mínimo do peso

não menos de 460 gm/-sq. m internamente e externamente.

3,7 cada polo será fornecido com uma placa superior de aço 3 milímetros de espessura mínima

soldado à extremidade da seção. A placa superior não se projetará além do

perímetro da seção superior. Cada polo será fornecido igualmente com uma base soldada

placa soldada à parte inferior do polo.

3,8 o polo deve, para ser furado de acordo com os testes padrões de furo como definido no

Figura. Todos os furos serão do diâmetro de 18 milímetros. Contudo, o fabricante deve obter

aprovação do teste padrão de furo antes de fabricar os polos. Cada polo será

identificado por meio do comprimento apropriado segundo as indicações da figura.

3,9 o tipo de dobramento de polos será fabricado de tal maneira que as partes da seção

pode ser levado ao local e ser cabido no local próprio. A seção do polo na parte superior vai faz4e-lo

tenha uma flange e a seção sob ela sobreporá a um comprimento de 25 cm como mostrado

no diagrama. Os polos serão furados de tal maneira que a seção na parte superior

podia firmemente ser fixada a seção sob ela por dois parafusos de 5/8" x 7" em 90 graus

. Duas tais junções formam um polo completo de três seções segundo as indicações do figo

2 e 3.

3,10 o tamanho da placa de base será conforme o padrão de governo.

Tolerância 4

4,1 as seguintes tolerâncias serão mantidas:

a) Tolerância do diâmetro: Não aplicável

b) Tolerância no peso: Não aplicável

c) Tolerância na espessura: Não aplicável

e) Retidão: Os polos terminados não serão fora da retidão

por mais de 1/600 da altura.

5. Testes

5.1. O seguinte teste (s) será executado para o polo forneceu. Todos os testes serão

os relatórios de teste inteiramente documentados e certificados serão fornecidos a NEA.

um teste elástico e uma análise química para o enxofre e fosforoso

b. Teste da deflexão

c. Teste ajustado permanente

d. Teste de gota

Especificação técnica do capítulo 2. para 11kv as linhas 2-3

GSEEP/W/ICB-03 2073/74-03

5,2 número de polos selecionados conduzindo o teste elástico e a análise química para

o enxofre e fosforoso serão como dados abaixo:

No. das dimensões do lote dos polos

Até 500 1

501 a 1000 2

1001 a 2000 3

2001 a 3000 4

3001 e acima de 5

5,3 número de polos selecionados ou de teste de condução da deflexão, de teste ajustado permanente e de gota

o teste será como dado abaixo:

No. das dimensões do lote dos polos

Até 500 5

501 a 1000 8

1001 a 2000 13

2001 a 3000 18

3001 e acima de 20

O teste da deflexão, o teste ajustado permanente e o teste de gota serão conduzidos dentro

sucessão em cada um dos polos selecionados.



É a designação Comprimento total	410SP- 52 11 m				410 SP-43 10 m		410 SP-31 9 m		410 SP-13 8 m
Plantando a profundidade. m	1,8				1,8		1,5		1,5
Seções:
Comprimento, m Parte superior (h1)	2,7				2,4		2		1,75
Médio (h2)	2,7				2,4		2		1,75
Inferior (h3)	5,6				5,2		5		4,50
Diâmetro externo, milímetro Parte superior (h1)	114,3				114,3		114,3		88,9
Médio (h2)	139,7				139,7		139,7		114,3
Inferior (h3)	165,1				165,1		165,1		139,7
Espessura, milímetro
Parte superior (h1) 3,65 3,65
						3,65			3,25
Médio (h2)		4,5		4,5		4,5			3,65
Inferior (h3)		4,5		4,5		4,5			4,5
Peso aproximado, quilograma		175		160		147			101
Carga de aleijão, kgf		307		348		367			301
Aplicação da carga de parte superior do polo, m		0,6		0,6		0,3			0,3
