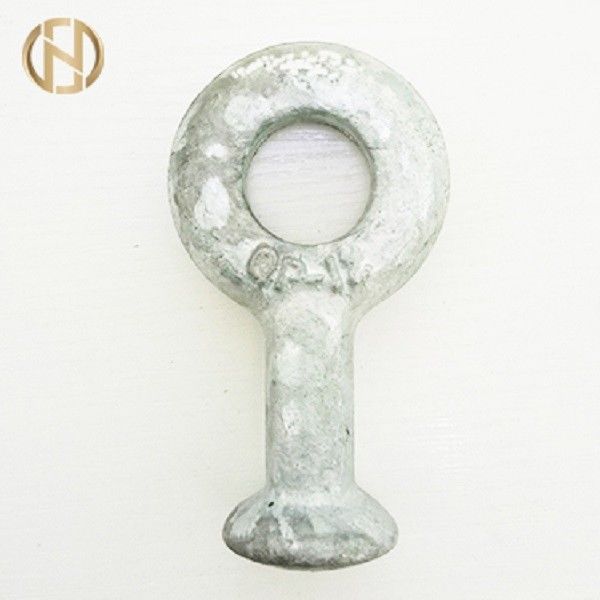

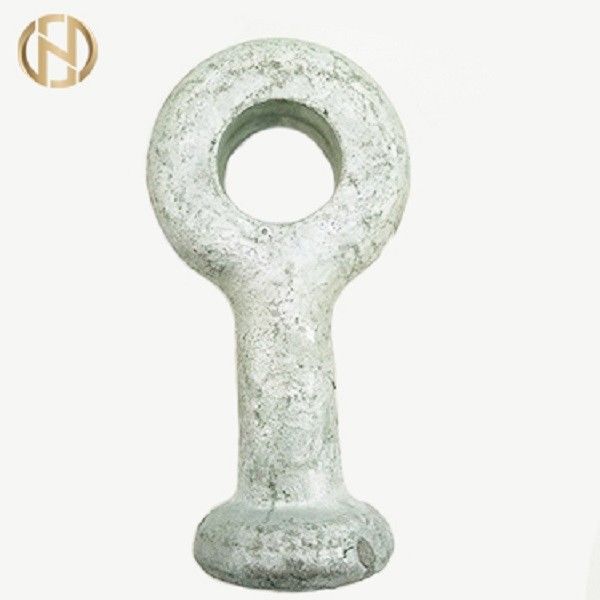

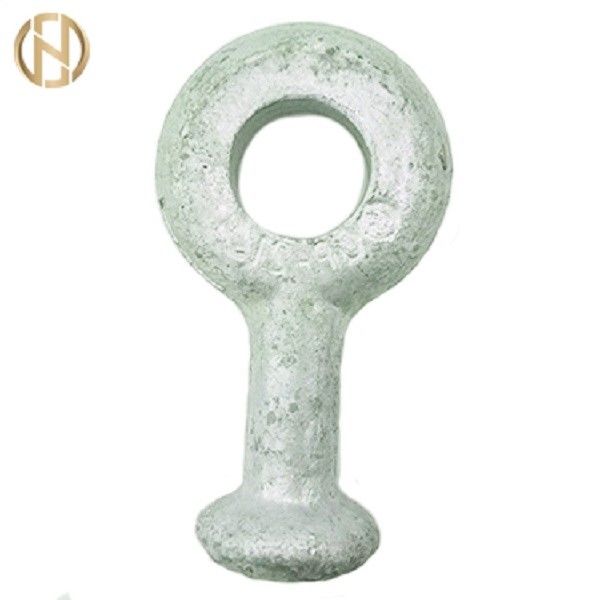

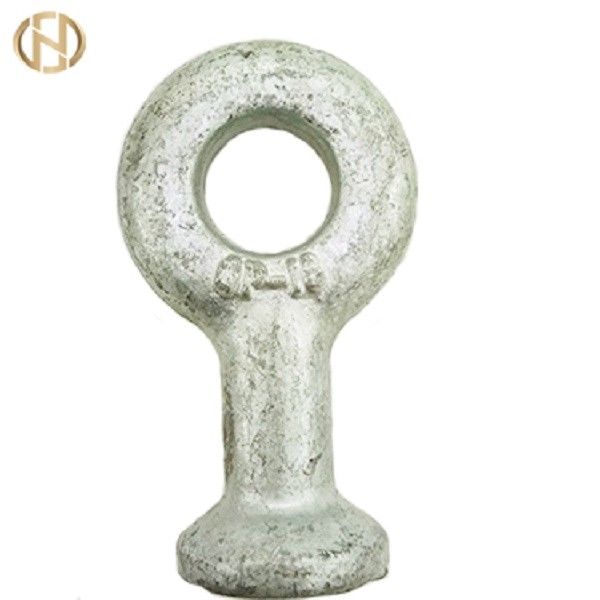

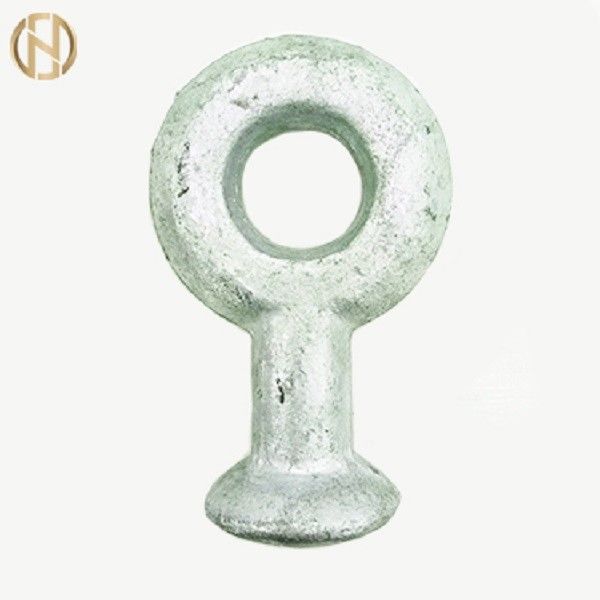

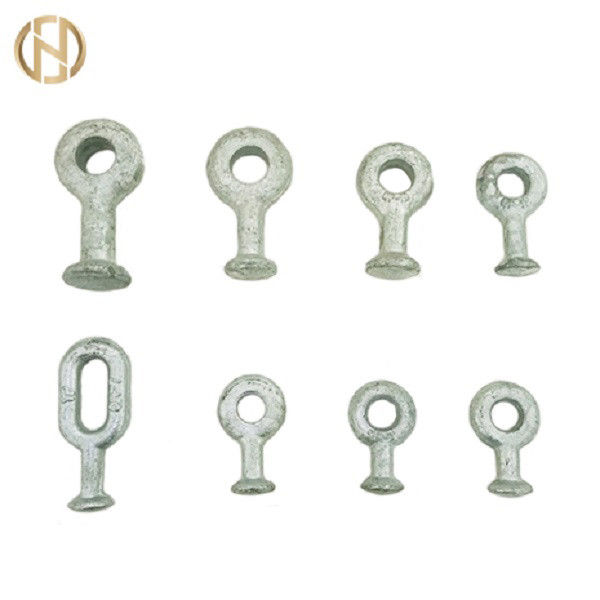

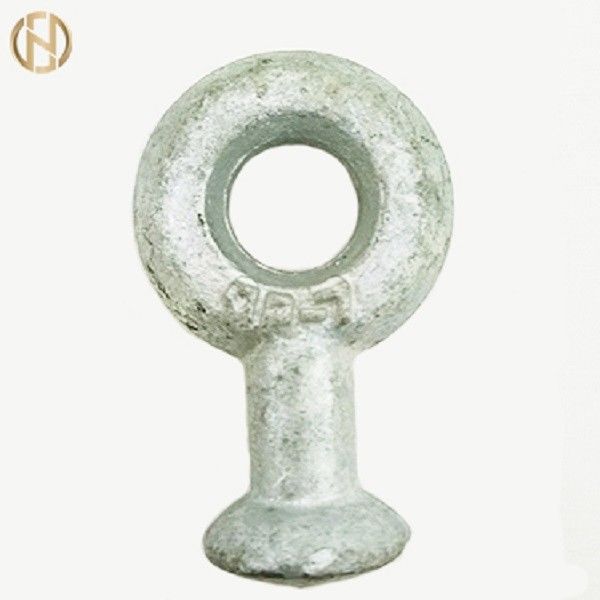

Anel de suspensão principal da bola de Q QP QH para o cabo aéreo bonde que cabe acessórios de Ploe

Anel de suspensão principal da bola de Q QP QH para o cabo aéreo bonde que cabe acessórios de Ploe

  • Destacar

    hardware do polo de poder

    ,

    linha de transmissão hardware

  • Tipo
    Q, QP
  • Material
    aço galvanizado do mergulho quente
  • Operação
    Conveniente
  • Cor
    Prata
  • Uso
    Linha aérea acessórios
  • Tamanho
    QP7-16
  • Lugar de origem
    Jiangsu China
  • Marca
    FUTAO
  • Certificação
    ISO 9001
  • Número do modelo
    Q, QP
  • Quantidade de ordem mínima
    1 parte
  • Preço
    $0.5 - $3
  • Detalhes da embalagem
    Pacote pela caixa
  • Tempo de entrega
    10 dias úteis
  • Termos de pagamento
    L/C, T/T
  • Habilidade da fonte
    6000pcs um mês

Anel de suspensão principal da bola de Q QP QH para o cabo aéreo bonde que cabe acessórios de Ploe

Anel de suspensão principal da bola de Q QP para o cabo aéreo bonde que cabe acessórios de Ploe

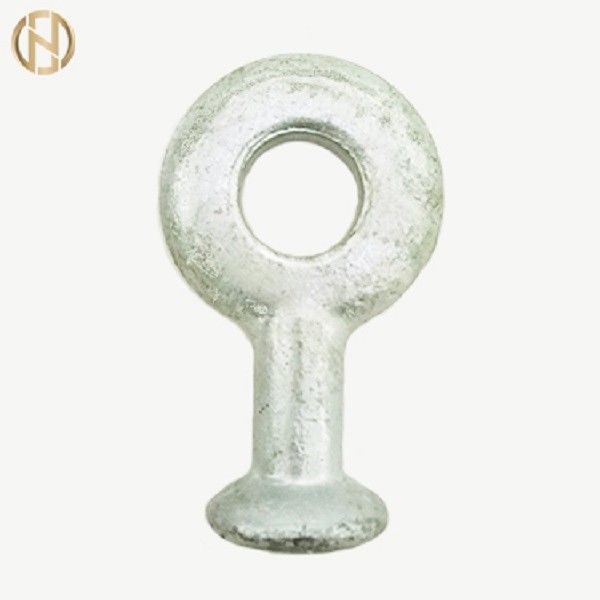

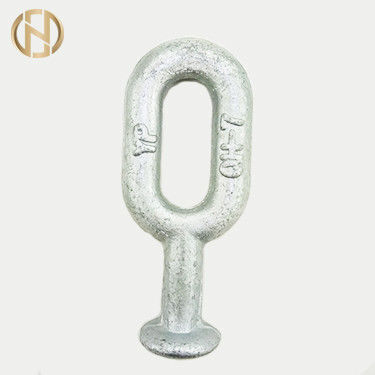

QP, QH & o tipo grilhão de Q da cabeça da bola são usados para conexões com o soquete na porca de aço sujeitada à seção superior da bola & do isolador de suspensão soquete-dado forma, evitando a concentração de esforço para o contato do ponto gerado pelo ponto conexivo. De acordo com condições diferentes do uso, os grilhões principais da bola são compostos do tipo de relação do anel & da relação lisa do parafuso.

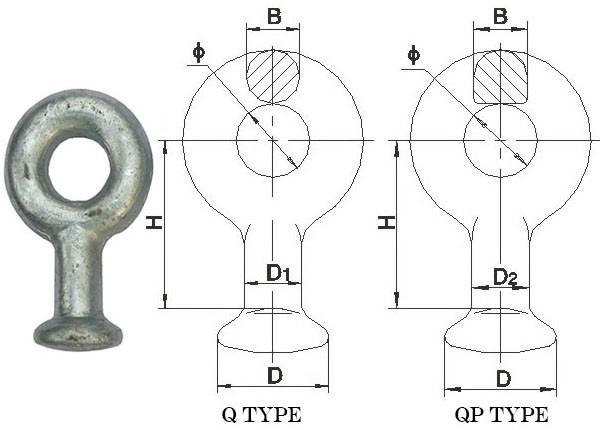

QP, QH & tipo grilhão de Q da cabeça da bola

QP, QH & tipo grilhões de Q da cabeça da bola

Tipo de National Grid No. 85 corrente Tamanho do acoplamento Dimensão (milímetros) Carga nominal da falha (kn)
B D1 D Φ H
  Q-7 16 16 17 33,3 22 50 70
QP-0750 QP-7 16 16 17 33,3 20 50 70
QP-1050 QP-10 16 16 17 33,3 20 50 100
QP-1260 QP-12 16 16 17 33,3 24 60 120
QP-1660 QP-16 20 18 21 41,0 26 60 160
  QP-20 24 24 25 49,0 30 80 200
  QP-21D 20 21 21 41,0 29 70 210
QP-2180   20 20 21 41,0 26 80 210
QP-2580   24 24 25 49,0 30 80 250
  QP-30 24 28 25 49,0 39 80 300
QP-3280   24 28 25 49,0 33 80 320





Tipo de National Grid No. 85 corrente Tamanho do acoplamento Dimensão (milímetros) Carga nominal da falha (kn)
Φ D1 D C H1 H
QH-07100 QH-7 16 16 17 33,3 24 57 100 70
  QH-10 16 18 17 33,3 22 60 110 100
  QH-12 16 19 17 33,3 22 63 120 120
QH-16155 QH-16S 20 20 21 41,0 26 100 155 160
QH-21140   20 20 21 41,0 26 83 140 210
QH-21155 QH-21S 20 20 21 41,0 26 100 155 210
QH-32175 QH-32S 24 28 25 49,0 32 110 175 320



Tipo Tamanho do acoplamento Dimensão (milímetros) Carga nominal da falha (kn) Peso (quilogramas)
B C Φ H1 H
Q-7M 16 16 18 14 60 130 70 1,0
Q-12M 16 18 24 14 70 145 120 1,3
