grau de Polo 30-60 da linha elétrica do circuito do dobro 138KV com parafuso da placa de base e de âncora M48

grau de Polo 30-60 da linha elétrica do circuito do dobro 138KV com parafuso da placa de base e de âncora M48

Produtos - Corrente elétrica Polo
  • Destacar

    cargo da corrente elétrica

    ,

    linha elétrica polo

  • Tratamento de superfície
    o mergulho quente galvanizou
  • Altura
    2m - 50m
  • Espessura
    2.5mm - 20mm
  • Material
    Q235, Q345, Q420, Q460, GR 50, Gr60, SS400, etc.
  • forma
    Poligonal ou cônico
  • Cor
    De acordo com a exigência dos clientes
  • solda
    AWS D 1,1
  • Lugar de origem
    CHINA
  • Marca
    FUTAO
  • Certificação
    ISO 9001 : 2008
  • Número do modelo
    FTGG - 0 38 917
  • Quantidade de ordem mínima
    2 partes
  • Preço
    $100 - $400
  • Detalhes da embalagem
    40HC ou OT, envoltório pela esteira ou esteira da palha
  • Tempo de entrega
    15 - 30 dias úteis
  • Termos de pagamento
    L/C, T/T
  • Habilidade da fonte
    1200 partes cada semana

grau de Polo 30-60 da linha elétrica do circuito do dobro 138KV com parafuso da placa de base e de âncora M48

  • grau de Polo 30-60 da linha elétrica do circuito do dobro 138KV com parafuso da placa de base e de âncora M48
  • grau de Polo 30-60 da linha elétrica do circuito do dobro 138KV com parafuso da placa de base e de âncora M48
Obtenha o preço contacto

Circuito Polo 30-60degree do dobro 138KV com placa de base e parafuso de âncora M48



Descrição do produto

Projetado para 132.138, linhas de transmissão aéreas de 69kv 110KV. Os polos feitos sob encomenda com dimensões feitas sob encomenda podem ser projetados se for necessário. Nossos dentro coordenadores da casa estão aqui ajudar. Contacte por favor o serviço ao cliente para todos os inquéritos que você puder ter.





Detalhes específicos

POLOS DE AÇO UNA VALORES GARANTIDOS
TIPO DE POLO   Reto Ângulo Sem saída
Quantidade pce 24 14 6
Fabricante   UNIDADE ESTRUTURAL CO. DO METAL DE YIXING FUTAO, LTD UNIDADE ESTRUTURAL CO. DO METAL DE YIXING FUTAO, LTD UNIDADE ESTRUTURAL CO. DO METAL DE YIXING FUTAO, LTD
Lugar de fabricação   CIDADE DE CHINA, JIANGSU, YIXING CIDADE DE CHINA, JIANGSU, YIXING CIDADE DE CHINA, JIANGSU, YIXING
Padrões - NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700
Qualidade de aço   S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500
Padrão quente da galvanização   ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461
Ligues do DES do mécanique de Dimensionnement
Número de circuitos   1 1 1 1 1 1
Tipo de isoladores   SUSPENSÃO SUSPENSÃO ÂNCORA ÂNCORA ÂNCORA ÂNCORA
Ângulo º 0 0 45 45 90 90
Período padrão m 200 200 200 200 200 200
Período do vento m 220 220 220 220 220 220
Período do peso m 250 250 250 250 250 250
Caída do condutor em 85°C m
Forma transversal do braço   Triângulo Triângulo drapeau drapeau drapeau drapeau
Altura do mais baixo braço transversal m 15,6 15,6 15,6 15,6 15,6 15,6
Distância vertical mínima entre condutores e polo m 1,1 1,1 2 2 2 2
Distância vertical entre o condutor o mais highgest e o fio à terra m 2,2 2,2 2,2 2,2 2,2 2,2
Pressão de vento na temperatura média (25°C) daN/m2 58 58 58 58 58 58
Coeficiente aerodinâmico de Polos   2,8 2,8 2,8 2,8 2,8 2,8
Coeficiente aerodinâmico do condutor   1 1 1 1 1 1
Coeficiente da segurança   2 2 2 2 2 2
Material   Folha de metal dobrada Folha de metal dobrada Folha de metal dobrada Folha de metal dobrada Folha de metal dobrada Folha de metal dobrada
Seção transversal   Octogonal Octogonal Octogonal Octogonal Octogonal Octogonal
Altura da terra m 20 20 22 22 22 22
Diâmetro exterior superior milímetro 240 240 270 270 300 300
Diâmetro exterior inferior milímetro 510 510 920 920 1200 1200
Número de seções milímetro 2 2 3 3 3 3
Espessura (parte superior/parte inferior) milímetro 4 / 6 4 / 6 6 / 8/10 6 / 8/10 6 / 10/10 6 / 10/10
Peso total quilograma 1150 1268 3300 3560 4670 4980
Profundidade da fundação m 2,6 2,6 2 2 2 2


Detalhes adicionais

Código do projeto: ASCE/SEI padrão americano 48-11

Software do projeto: Software de PLEASE-POLES

Cobertura da exportação: Da Ásia e do Pacífico, central & Ámérica do Sul, Europa, Médio Oriente, África

Testes: Os testes de carga podem ser conduzidos no local se for necessário



Processo de produção

A verificação do → dos materiais que corta a verificação de solda vertical moldando ou de dobra do → do → do → das dimensões que o → flangeia → de solda fura o → Deburring do processo do → da calibração de Drilling→ que galvanizam, o revestimento do pó ou o → de pintura da nova aferição do → que rosqueiam o empacotamento do →

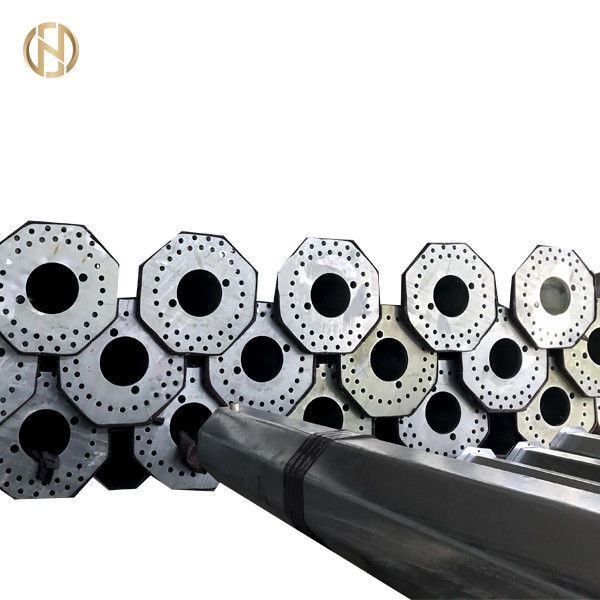

grau de Polo 30-60 da linha elétrica do circuito do dobro 138KV com parafuso da placa de base e de âncora M48 0

Detalhes do produto

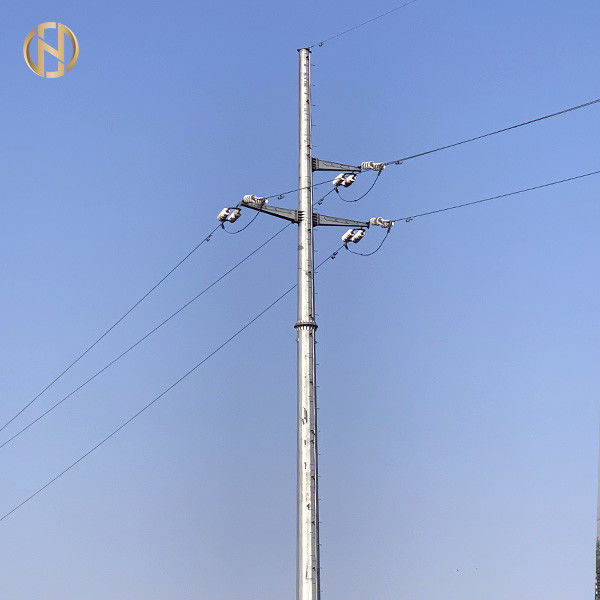

grau de Polo 30-60 da linha elétrica do circuito do dobro 138KV com parafuso da placa de base e de âncora M48 1
