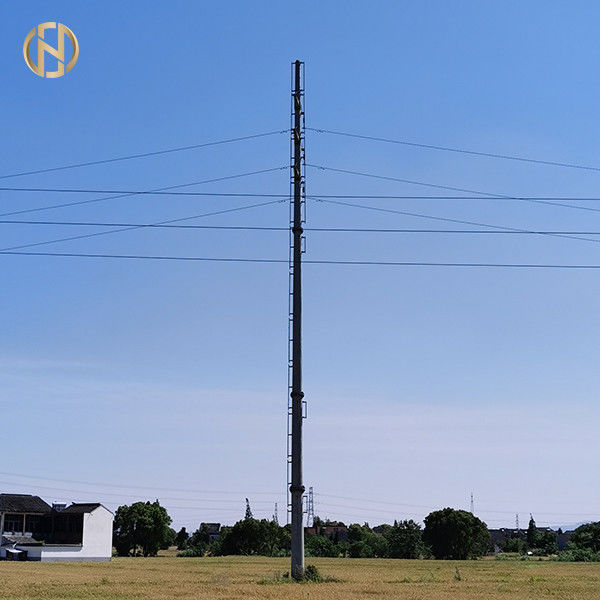

40Ft Polo de aço elétrico poligonal pelo corte do laser do CNC
Cortando a matéria prima que tem encontrar todo o padrão exigido no comprimento e na largura diferentes. O corte do laser do CNC é usado para dirigir o material ou o raio laser gerou. Um laser comercial típico para cortar materiais envolveria um sistema de controlo do movimento para seguir um CNC ou um G-código do teste padrão a ser cortado no material. O raio laser focalizado é dirigido no material, que então derrete, queima-se, vaporiza-se afastado, ou é fundido afastado por um jato do gás, deixando uma borda com um revestimento de superfície de alta qualidade.
Formando a placa de aço cortada na forma (forma circular ou poligonal ou outra) isso conforme especificado no desenho. Esta invenção relaciona-se a formar dispositivos e mais particularmente aos dispositivos ou às máquinas para dobrar-se longitudinalmente rolou seções ou tiras do estoque do metal às formas curvilíneas desejadas.
Descrição do produto
Nossos polos elétricos são projetados especificamente para o polo da suspensão do polo da companhia de eletricidade do polo da corrente elétrica de 69kv 60ft 65ft 70ft 75ft 80ft para o cliente que do mercado NGCP dos phiippines nós entregamos com sucesso nossos produtos aos clientes satisfeitos toda em todo o mundo que incluem 3Sudeste Asiático, o Médio Oriente, e Europa. Além, nós podemos produzir vários tipos de polos segundo seu uso tal como a suspensão, a tensão e o terminal/polos inoperantes do ângulo.
Detalhes específicos
|
Nome do produto
|
polo da suspensão do polo da companhia de eletricidade do polo da corrente elétrica de 69kv 60ft 65ft 70ft 75ft 80ft para o mercado dos phiippines |
|
Tipo
|
Suspensão Polo, tensão Polo, ângulo Polo, terminação Polo |
|
Altura
|
2m - 50m |
|
Espessura
|
4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm 11mm, 12mm |
|
Forma
|
Poligonal ou cônico |
|
Tratamento de superfície
|
Mergulho quente galvanizado de acordo com o padrão de ASTM A123 ou os alguns outros padrões de acordo com o pedido dos clientes |
|
Cor
|
Alguns, de acordo com o pedido dos clientes |
|
Terra montada
|
Parafuso de âncora |
|
Tensão
|
69kv |
|
Material
|
Q235, Q345, Q420, Q460, GR 50, Gr65 ASTM 572 GR633, Q460C |
|
Soldadura
|
A soldadura cumpre com o padrão de AWS D1.1
Solda do CO2 ou métodos do arco submerso auto
Nenhum scarring, crateras, respingos, distorções, defeitos de algum tipo devido aos erros de solda
Método de solda interno e externo original que permite uma superfície mais lisa
Os requirments de solda adicionais podem ser feitos conforme o pedido dos clientes
|
|
Esperança de vida
|
Mais de 25 anos segundo vários fatores ambientais |
|
Qualificação
|
ISO9001-2015, rating de crédito do AAA |
|
Resistência do vento
|
160 km/h |
|
Resistência do terremoto
|
Contra o terremoto da categoria 8 |
TESTE DE TAMANHO
| Diâmetro superior (milímetro): |
252 / 252/254/254 (AVENIDA = 253) |
248 - 260 |
Passado |
| Diâmetro da extremidade (milímetro): |
464 / 464/453/454 (AVENIDA = 458,75) |
448 - 468 |
| Espessura de parede (milímetro): |
TS: 4,25/4,22/4,28/4,22 (AVENIDA = 4,24) |
3.86 - 4,36 |
| BS: 4,15/4,12/4,18/4,2 (AVENIDA = 4,16) |
| Espessura de revestimento galvanizada (mícron): |
TS: 111, 101, 106, 95, 99, 105, 91, 122, 109, 103, (AVENIDA = 103,75) |
=> 85 MÍNIMO. |
| BS: 126, 89, 74, 123, 94, 92, 96, 98, 103, 89, (AVENIDA = 99) |
| Comprimento total do conjunto: |
21300 |
21286 - 21394 |
TESTE DE CARGA
| Renda a força, MPa |
740 |
minuto 450 |
Passado |
| Resistência à tração, MPa |
800 |
minuto 550 |
| Alongamento, % |
20 |
minuto de 15% |
| |
|
|
|
|
|
|
|
|
| C2. Teste químico |
|
|
Medido |
Padrão |
Observações |
| Carbono (c), % |
0.062 / 0,061/0,059 (AVENIDA = 0,061) |
0,23 máximo |
Passado |
| Manganês (manganês), % |
1.39 / 1,38/1,4 (AVENIDA = 1,39) |
0.5 - 1,65 |
| Fósforo (P), % |
0.014 / 0,013/0,014 (AVENIDA = 0,014) |
0,04 máximo |
| Enxofre (s), % |
0.0047 / 0,0047/0,0047 (AVENIDA = 0,005) |
0,05 máximo |
| Silicone (si), % |
0.152 / 0,148/0,151 (AVENIDA = 0,151) |
0.04 - 0,06/0,12 - 0,25 |
| Cobre (Cu), % |
0.211 / 0,212/0,209 (AVENIDA = 0,211) |
0,20 minutos |
| Níquel (Ni), % |
0.66 / 0,52/0,6 (AVENIDA = 0,594) |
-- |
| Cromo (Cr), % |
0.031 / 0,031/0,031 (AVENIDA = 0,031) |
-- |
| Nióbio (N.B.), % |
0.05 / 0,049/0,052 (AVENIDA = 0,051) |
-- |
| Alumínio (Al), % |
0.036 / 0,036/0,036 (AVENIDA = 0,036) |
-- |
| Colúmbio (Co), % |
0.004 / 0,0034/0,0034 (AVENIDA = 0,004) |
-- |
| Vanádio (v), % |
0.0034 / 0,0029/0,0035 (AVENIDA = 0,004) |
-- |
| Titânio (si), % |
0.023 / 0,023/0,023 (AVENIDA = 0,023) |
-- |
Detalhes adicionais
Código do projeto: ASCE/SEI padrão americano 48-11
Software do projeto: PLEASE-POLES
Cobertura do mercado de exportação: Da Ásia e do Pacífico, central & Ámérica do Sul, Europa, Médio Oriente, África
Processo dos testes: Os testes de carga podem ser conduzidos no local da fábrica se for necessário
Processo de produção
A verificação do → dos materiais que corta a verificação de solda vertical moldando ou de dobra do → do → do → das dimensões que o → flangeia → de solda fura o → Deburring do processo do → da calibração de Drilling→ que galvanizam, o revestimento do pó ou o → de pintura da nova aferição do → que rosqueiam o empacotamento do →
Detalhes do produto
Testes
Empacotamento & envio
Nós cobrimos o superior e as partes do fundo do polo com uma esteira ou uma palha empacotam a fim protegê-la de dano à superfície galvanizada que pode ocorrer durante o transporte. Empacotar pode igualmente ser feito de acordo com as exigências dos clientes.
