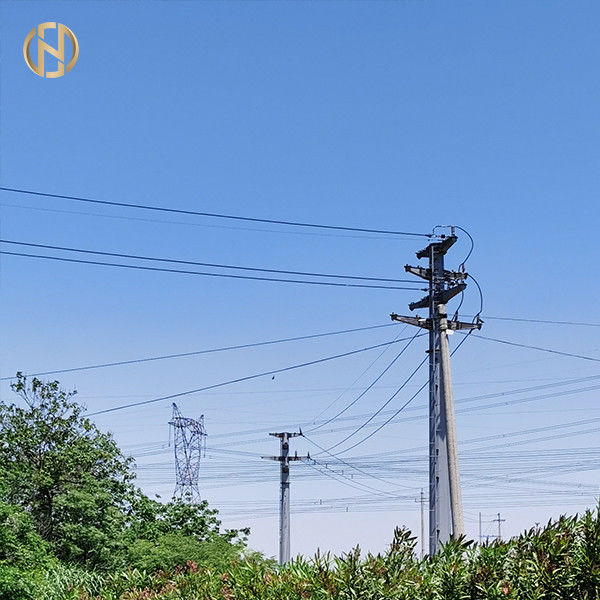

Multi corrente elétrica de serviço público cônica piramidal Polo

Circuito Polo 30-60degree do dobro 138KV com placa de base e parafuso de âncora M48







Sira para	Acessórios da eletricidade
Forma	Multi-piramidal, Columniform, poligonal ou cônico
Material	Normalmente Q345B/A572, rendimento mínimo strength>=345n/mm2 Q235B/A36, rendimento mínimo strength>=235n/mm2 Assim como a bobina laminada a alta temperatura de Q460, ASTM573 GR65, GR50, SS400, SS490, a ST52-
Fator de segurança	Fator de segurança para o vinho de condução: 8 Fator de segurança para aterrar o vinho: 8
Carga de projeto no quilograma	300~ 1000 quilogramas appliced a 50cm do ao polo
Marcas	O palte do nome através do rivert ou da colagem, grava, grava conforme exigências de clientes
Tratamento de superfície	Mergulho quente galvanizado depois de ASTM A123, de poder do poliéster da cor ou de algum outro padrão pelos clientes exigidos.
Junção de Polos	Introduza o modo, modo interno da flange, modo cara a cara comum.
Projeto do polo	Contra um terremoto da categoria 8
Velocidade do vento	160 Km/Hour. 30 m /s
Comprimento por da seção	Dentro de 14m que formam uma vez sem junção do deslizamento











































































Descrição do produto

---

Projetado para 132.138, linhas de transmissão aéreas de 69kv 110KV. Os polos feitos sob encomenda com dimensões feitas sob encomenda podem ser projetados se for necessário. Nossos dentro coordenadores da casa estão aqui ajudar. Contacte por favor o serviço ao cliente para todos os inquéritos que você puder ter.





Detalhes específicos

---

POLOS DE AÇO	UNA	VALORES GARANTIDOS
TIPO DE POLO		Reto		Ângulo		Sem saída
Quantidade	pce	24		14		6
Fabricante		UNIDADE ESTRUTURAL CO. DO METAL DE YIXING FUTAO, LTD		UNIDADE ESTRUTURAL CO. DO METAL DE YIXING FUTAO, LTD		UNIDADE ESTRUTURAL CO. DO METAL DE YIXING FUTAO, LTD
Lugar de fabricação		CIDADE DE CHINA, JIANGSU, YIXING		CIDADE DE CHINA, JIANGSU, YIXING		CIDADE DE CHINA, JIANGSU, YIXING
Padrões	-	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700
Qualidade de aço		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Padrão quente da galvanização		ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461
Ligues do DES do mécanique de Dimensionnement
Número de circuitos		1	1	1	1	1	1
Tipo de isoladores		SUSPENSÃO	SUSPENSÃO	ÂNCORA	ÂNCORA	ÂNCORA	ÂNCORA
Ângulo	º	0	0	45	45	90	90
Período padrão	m	200	200	200	200	200	200
Período do vento	m	220	220	220	220	220	220
Período do peso	m	250	250	250	250	250	250
Caída do condutor em 85°C	m
Forma transversal do braço		Triângulo	Triângulo	drapeau	drapeau	drapeau	drapeau
Altura do mais baixo braço transversal	m	15,6	15,6	15,6	15,6	15,6	15,6
Distância vertical mínima entre condutores e polo	m	1,1	1,1	2	2	2	2
Distância vertical entre o condutor o mais highgest e o fio à terra	m	2,2	2,2	2,2	2,2	2,2	2,2
Pressão de vento na temperatura média (25°C)	daN/m2	58	58	58	58	58	58
Coeficiente aerodinâmico de Polos		2,8	2,8	2,8	2,8	2,8	2,8
Coeficiente aerodinâmico do condutor		1	1	1	1	1	1
Coeficiente da segurança		2	2	2	2	2	2
Material		Folha de metal dobrada	Folha de metal dobrada	Folha de metal dobrada	Folha de metal dobrada	Folha de metal dobrada	Folha de metal dobrada
Seção transversal		Octogonal	Octogonal	Octogonal	Octogonal	Octogonal	Octogonal
Altura da terra	m	20	20	22	22	22	22
Diâmetro exterior superior	milímetro	240	240	270	270	300	300
Diâmetro exterior inferior	milímetro	510	510	920	920	1200	1200
Número de seções	milímetro	2	2	3	3	3	3
Espessura (parte superior/parte inferior)	milímetro	4 / 6	4 / 6	6 / 8/10	6 / 8/10	6 / 10/10	6 / 10/10
Peso total	quilograma	1150	1268	3300	3560	4670	4980
Profundidade da fundação	m	2,6	2,6	2	2	2	2

Detalhes adicionais

---

Código do projeto: ASCE/SEI padrão americano 48-11

Software do projeto: Software de PLEASE-POLES

Cobertura da exportação: Da Ásia e do Pacífico, central & Ámérica do Sul, Europa, Médio Oriente, África

Testes: Os testes de carga podem ser conduzidos no local se for necessário



Processo de produção

---

A verificação do → dos materiais que corta a verificação de solda vertical moldando ou de dobra do → do → do → das dimensões que o → flangeia → de solda fura o → Deburring do processo do → da calibração de Drilling→ que galvanizam, o revestimento do pó ou o → de pintura da nova aferição do → que rosqueiam o empacotamento do →

Detalhes do produto

---



Testes

---
